Este artigo é de 2007. Verifique se o componente ainda existe ou se pode ser substituído por equivalente mais moderno.
O circuito integrado A8697 da Allegro Microsystems (www.allegromicro.com) consiste num regulador do tipo step down (redutor) capaz de operar com uma ampla faixa de tensões de entrada, entre 8 e 25 V, fornecendo uma saída de até 4,0 A.
Conforme mostra a figura 1, esse componente é fornecido em invólucro SOIC de 8 pinos com base térmica exposta (sufixo LJ)
![O A8697 no invólucro SOIC de 8 pinos O A8697 no invólucro SOIC de 8 pinos](/images/stories/componentes/com0152_01.png)
O circuito integrado conta com chave DMOS integrada e sua saída é ajustável.
O A8697 consiste num regulador que opera num modo de off-time constante, com a tensão de saída fixada por um resistor externo, podendo chegar a valores tão baixos como 0,8 V.
Para tornar a solução menor, com um mínimo de espaço ocupado na placa, uma chave DMOS é integrada. O tempo off pode ser ajustado por um resistor externo, de modo a se obter reguladores estáveis com um mínimo de recursos e ajudando a escolher o melhor indutor para a aplicação.
O A8697 ainda conta com um pino de habilitação lógica que pode ser usado para cortar o dispositivo ou colocá-lo num estado de baixo consumo, nas aplicações que sejam sensíveis ao fornecimento de energia.
Dentre as aplicações sugeridas pelo fabricante para esse dispositivo destacamos as seguintes:
* Aplicações com 6 a 25 v de entrada
* Eletrônica de consumo e de rede
* Equipamentos alimentados por 12 V de acendedores de cigarro de carros
* Aplicações em pontos de veda (POS).

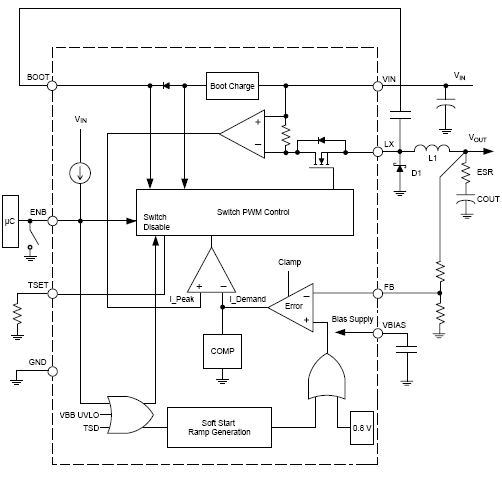

Na figura 2 temos o diagrama de blocos do dispositivo.
![Diagrama de blocos A8697. Diagrama de blocos A8697.](/images/stories/componentes/com0152_02.png)
