Este artigo foi feito em 2008. Verifique a disponibilidade do componente antes de escalá-lo para um novo projeto.

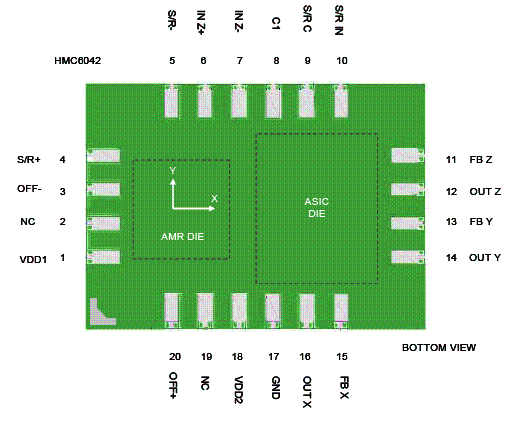

O circuito integrado HMC6042 da Honeywell (www.honeywell.com) consiste num chip para montagem em superfície indicado para aplicações de sensoriamento de campo magnético em aplicações de baixo custo como bússolas e magnetometria. Esse componente é fornecido em invólucro LCC para montagem em superfície de 5 x 3,6 x 1 mm, conforme mostra a figura 1.
![HMC6042 HMC6042](/images/stories/componentes/com0151_01.gif)
As setas indicam o modo de atuação dos campos magnéticos detectáveis pelo dispositivo.
O HMC6042 inclui sensores magneto-resistivo da série 1042 mais um ASIC de precisão para sinais mistos, contendo três amplificadores para sensor, mas um circuito driver para operação em 2,4 a 3,6 V.
Na figura 2 temos o diagrama funcionam desse componente mais um circuito típico de aplicação.
![Diagrama de blocos do HMC6042 Diagrama de blocos do HMC6042](/images/stories/componentes/com0151_01.gif)
Esse componente emprega a tecnologia Anisotropic Magnetoresistive (AMR) da Honeywell que proporciona vantagens em relação a outros tipos de sensores. Esse sensor tem precisão em relação aos eixos, uma construção solid-state podendo medir campos de dezenas de microgauss a 6 gauss.
