LH7A400 - Microcontrolador de 32 bits com Controlador de LCD (COM147)

A informação sobre este componente é de 2007. Verifique se ainda está disponível ou foi substituído por linhas equivalentes mais modernas.

O microcontrolador LH7A400 consiste num poderoso dispositivo baseado em cernes ARM9, no caso o ARM922T, contendo um sistema completo on-chip, com um alto nível de integração. Esses recursos fazem com que esse dispositivo possa ser usado em aplicações que exijam uma ampla gama de exigências e expectativas.

O alto grau de integração permite reduzir os custos finais do sistema, os ciclos de produção acelerando assim a introdução do produto no mercado.

O LH7A400 contém ainda um controlador para LCD de modo a possibilitar o desenvolvimento de aplicativos que possuam esse tipo de display, tornando assim mais simples seu projeto;

Destaques:

* Cerne ARM9TDI de 32 bits RISC até 250 MHz

* Cache de 16 kB e memórias de instrução e dados de 8 kB cada

* MMU (habilitada Windows)

* Até 80 kB de memória RAM estática on-chip

* Controlador programável de interrupções

* Barramento de interface externa ATÉ 125 MHz

* SRAM/ROM/Flash assíncrono

* DRAM/Flash síncrono

* Compact Flash

* PCMCIA

* Osciladores de 32 768 kHz e 14 7456 kHz

* PLL Programável

* Controlador LCD até 1024 x 768 de resolução

* Até 64 k de cores

* 10 canais de DMA: AC97, MMC, USB

* USB 2.0

* Porta serial:

- Motorola SPI

- Texas SSP

- National MICROWIRE

* Três timers programáveis

* Três UARTs

* Interface Smartcard ISO7816

* Dois conversores DC-DC

* Interface Codec AC97

* Clock em tempo real (RTC)

* 60 portas I/O d uso geral

* Tensões de operação:

- 1,8 V (cerne)

- 3,3 V (entradas e saídas)

* Entradas digitais tolerantes a 5 V

* Invólucro BGA de 256 pinos ou LFBGA

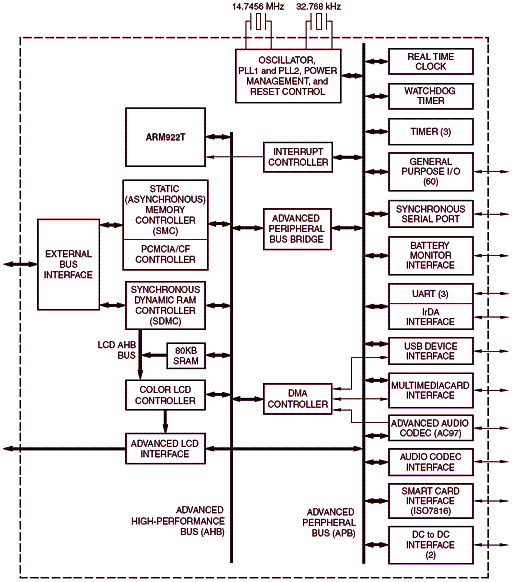

Na figura 1 temos o diagrama de blocos desse microcontrolador.

Diagrama de blocos do LH7A400

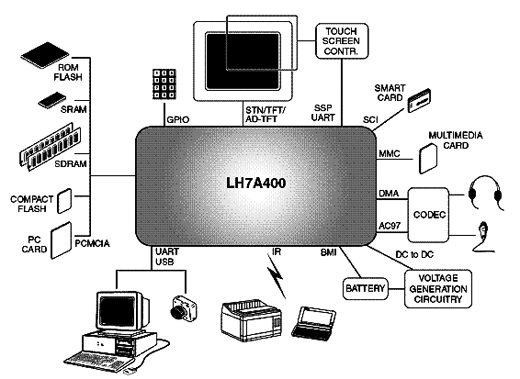

A figura 2 ilustra as diversas possibilidades de uso desse microcontrolador com a conexão de uma grande quantidade de dispositivos externos de entrada e saída.

O elevado número de recursos on-chip permite que aplicações complexas sejam desenvolvidas sem a necessidade de circuitos adicionais externos, proporcionando assim uma grande redução no custo final do produto.

Aplicações do LH7A400

Dentre as aplicações sugeridas pela NXP para esse microcontrolador, destacamos as seguintes:

• Qualquer aplicação que use LCD
• Aplicações de consumo
• Entretenimento
• Comercial e industrial
• Médico
• Automotivo

Datasheet do LH7A400
