Este componente foi anunciado em 2007. Verifique se ainda existe, antes de usar num projeto, lembrando que serve de referência apenas para reparadores pois TRCs não mais são usados.
O circuito integrado LM2422 da National Semiconductor (www.national.com) consiste num driver de alta tensão para dtV (TV digital0 com uma faixa passante de 30 MHz.
O LM2422 é fornecido em invólucro TO-220, conforme mostra a figura 1.
![Invólucro do Lm<sup>2</sup>422 Invólucro do Lm<sup>2</sup>422](/images/stories/componentes/com0144_01.gif)
As aplicações indicadas para esse componente são a TV de alta definição usando o formato 1'080i assim como outros tipos de DTV e mesmo TV convencional.
A saída desse circuito pode oscilar com uma amplitude máxima de 130 V e faixa de tensões de entrada vai de 0 a 5 v. O circuito é ainda estável com capacitâncias de saída até 20 pF, podendo alimentar também cargas indutivas. Na figura 2 temos a sua curva de desempenho.
![desempenho. desempenho.](/images/stories/componentes/com0144_02.gif)

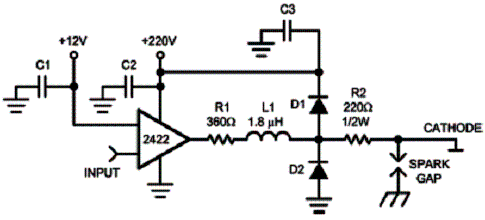

Esse componente contém três amplificadores independentes para excitar diretamente os catodos de tubos de raios catódicos RGB, sendo que cada canal possui um ganho interno fixado em -52. Na figura 3 temos um circuito de aplicação desse componente.
![Exemplo de aplicação Exemplo de aplicação](/images/stories/componentes/com0144_03.gif)
