Este componente e de 2007. Verifique sua disponibilidade antes de escolhê-lo para um novo projeto.
O circuito integrado THS7347 da Texas Instruments (www.ti.com) consiste num buffer de vídeo RGBHV de 3 canais com controle I2C e entradas 2:1 Mux, Passagem de monitor através e modos selecionáveis de polarização de entrada.
O circuito integrado focalizado é fabricado com o processo revolucionário complementar silício-germânio (SiGe) BiCom3.
Trata=se de um buffer de vídeo de baixa potência, alimentado com tensões de 2,7 a 5 v contendo ainda percursos para sinais de sincronismo vertical e horizontal.
Ele ainda incorpora um buffer de ganho unitário de 1200 v/us com largura de faixa de 500 MHz sendo ideal para excitar conversores analógico para digital (ADC) e decodificadores de vídeo.
Em paralelo com o buffer de ganho unitário existe um percurso de passagem de sinal de monitor que permite que o sinal seja levado a outros sistemas. Esse percurso para o sinal tem um ganho de 6 db com largura de faixa de 500 MHz, e taxa de crescimento de 1300 V/us, além de capacidade para correção SAG e alta impedância de saída quando desabilitado.
Cada canal do THS7347 é individualmente configurável por I2C para todas as funções, incluindo o controle da entrada 2:1 do mux.
A etapa de saída é rail-to-ral o que permite sua utilização tanto aplicações com acoplamento AC como DC.

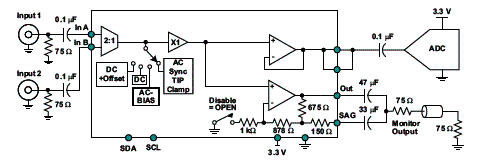

Na figura 1 temos um circuito de aplicação típico mostrado em blocos.
Os principais destaques desse componente são:
- Três amplificadores de vídeo para CVBS, S-vídeo, EDTV, HDTV, Y'P'bP1R, G'B,R' e R'G'B'.
- Sincronismo H/V com Disparador Schmitt ajustável
- Mux com entrada 2:1
- Buffer com ganho unitário com faixa passante de 500 MHz
- Função de passagem direta do sinal com faixa de 500 mhz e ganho de 6 dB
- Modo de polarização selecionável
- Alimentação com fonte simples de 2,7 a 5 V
- Consumo de 265 mW com 3,3 V
- Função de desabilitação que reduz o consumo para 0,1 uA
- Saída Rail to Rail
- Invólucro RoHS TQFP, sem chumbo
Aplicações:
- Projetores
- Sistemas profissionais de vídeo
- Buffer de entradas LCD/DLP/LOCS

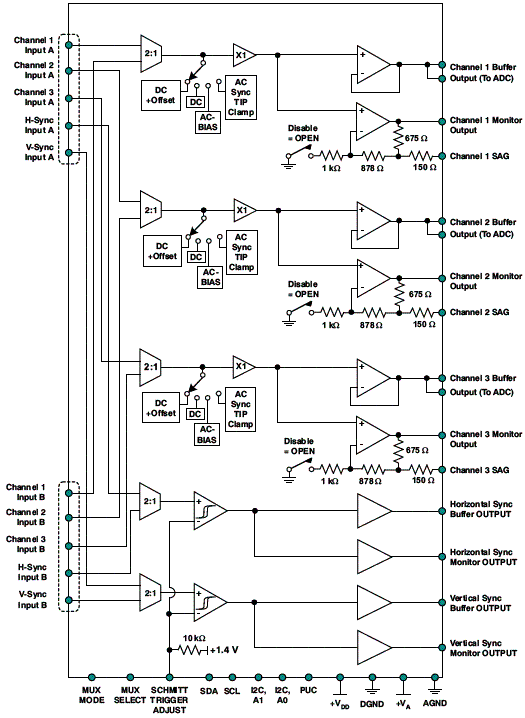

Na figura 3 temos o diagrama de blocos desse componente.

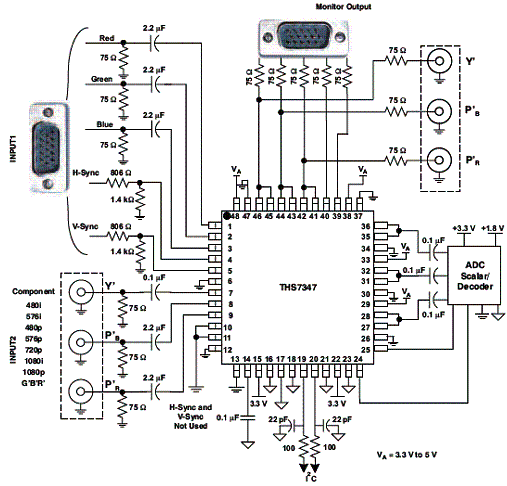

Outro circuito de aplicação típica é mostrado na figura abaixo.
