No projeto de fontes de alimentação reguladas e em circuitos de medida, as referências de tensão são componentes importantes. Elas fornecem a tensão que vai servir de base para o acionamento de diversos recursos de uma fonte e até mesmo vai determinar a tensão de saída.
As REF3312, REF3318, REF3320, REF3325, REF3330 e REF3333 da Texas Instruments (www.ti.com) são referências de tensão de baixa potência e alta precisão da família de baixa queda de tensão, disponíveis em invólucros SOT123-3 e SC70-3, conforme pinagem mostrada na figura 1.
Esses circuitos integrados possuem um consumo máximo de 5 uA e um drift de apenas 30 ppm/oc, sendo ideais para aplicações em equipamentos portáteis e alimentados por baterias.

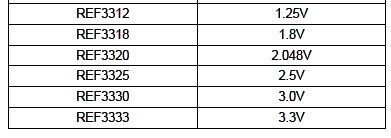

As referências de tensão da série REF33xx podem ser utilizados com qualquer tensão 180 mV acima da tensão especificada para sua saída sob condições normais de carga. Na tabela abaixo temos as características de saída dos diversos tipos dessa família..
A tensão máxima de entrada de todos os tipos é de +7,5 V e a corrente máxima de saída em condições de curto-circuito é de 180 mA.
A faixa de temperaturas de operação vai de -5- a +150º C e a temperatura máxima da junção é de +150º C. A precisão é de =/- 0,15%.

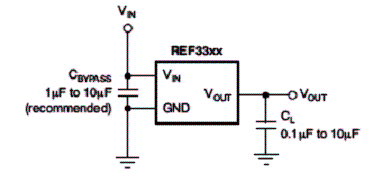

Na figura 2 temos um circuito de aplicação típico.

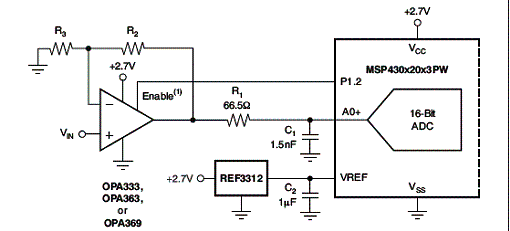

Na figura 3 temos um outro diagrama de aplicação, mostrando o uso da REF3312 em conjunto com um MSP430.
