Verifique a disponibilidade deste componente antes de utilizá-lo num projeto. O artigo é de 2008.
O circuito integrado LT1796 da Linear Techynology (www.linear.com) consiste num transceptor para rede CAN com recursos de proteção contra falhas de sobretensão até +/- 600 V, e proteção ESD segundo as especificações IEC-1000-4-2, nível 4.
Os dispositivos externos de proteção contra falhas são desnecessários, já que o componente possui recursos próprios para isso.
O dispositivo também é compatível com a ISO 11898 e tem uma elevada impedância de entrada suportando até 256 nodos. Essa impedância de entrada é de 100 k? enquanto que a impedância de saída é de 720 ?. As taxas de crescimento são controladas de modo a se evitar EMI.
A baixa impedância de saída permite o uso de cabos PVC de baixo custo. O dispositivo é fornecido em invólucros SO-8 e DIP-8, operando com taxas de dados até 8 kbauds.

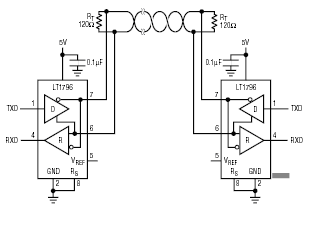

Todas as saídas são protegidas e o dispositivo tem um shutdown térmico. A pinagem é compatível com o Philips PCA82C251. Na figura 1 temos uma aplicação típica do dispositivo numa rede CAN.
Dentre as aplicações sugeridas estão os sistemas industriais, redes automotivas, e controles HVAC.
![LT1796 LT1796](/images/stories/componentes/com0138_01.png)
