Em 11 de janeiro de 2012 a Linear Technology aunciou a versão grau H do LT3692A, um regulador chaveado duplo step-down capaz de fornecer correntes até 3,5 A em cada canal. O novo componente pode funcionar com tensões de entrada de 3 V a 36 V e uma proteção contra transientes até 60 V, tornando-o ideal para operar em condições adversas como no ambiente automotivo.
O circuito possui ainda soft start, entradas independentes, limitador de corrente e pinos para acesso ao comparador o que simplifica o projeto de fontes. A frequência de operação é programável pelo usuário entre 250 kHz e 2,25 kHz, o que possibilita ao projetista escapar de frequências em que existam ruídos críticos.
As versões com o grau H operam com temperaturas até 150º C enquanto as versão grau E operam até um máximo de 125 o C de temperatura de junção.
O novo componente pode ser obtido em invólucros QFN de 32 pinos de 5 x 5 mm ou então em TSSOP-38, conforme mostra a figura 1.

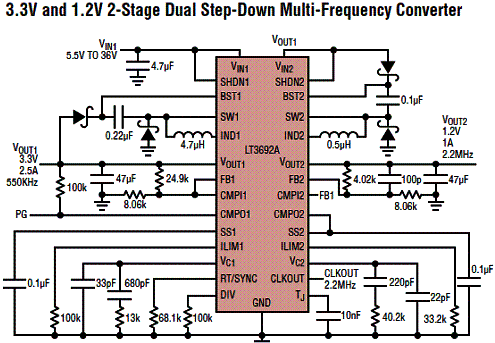

Na figura 2 temos um circuito de aplicação sugerido pela Linear.

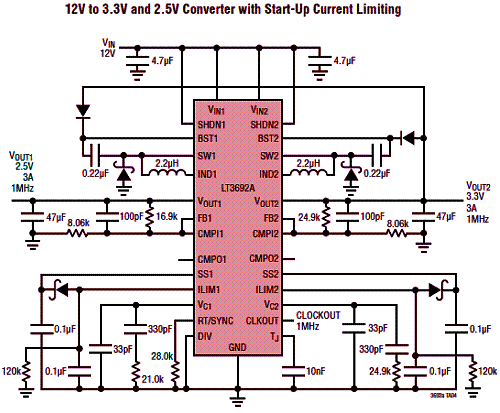

A figura 3 mostra mais um circuito que converte 12 V em 3,3 V e 2,5 V usando o LT3692A.
Para mais informações visite www.linear.com/product/LT3692A.
