Esta informação técnica foi elaboarada com base em documentação de 2009 da National Semiconductor, que agora é uma empresa da Texas Instruments. Antes de elaborar algum projeto com base neste componente, sugerimos consultar o seu distribuidor para verificar a disponibilidade do mesmo em nosso mercado.

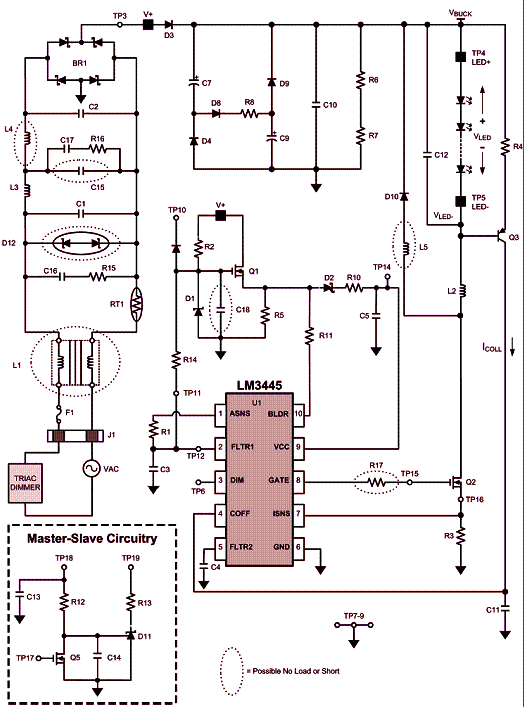

No Application Note AN1935, a National Semiconductor (www.national.com) descreve uma aplicação importante para o seu circuito integrado Lm3445, um regulador comutado para correntes até 350 mA. O circuito, mostrado na figura 1, converte uma entrada de 90 Vac (rede de energia) em 1,35 V excitando sete ou oito séries de LEDs.

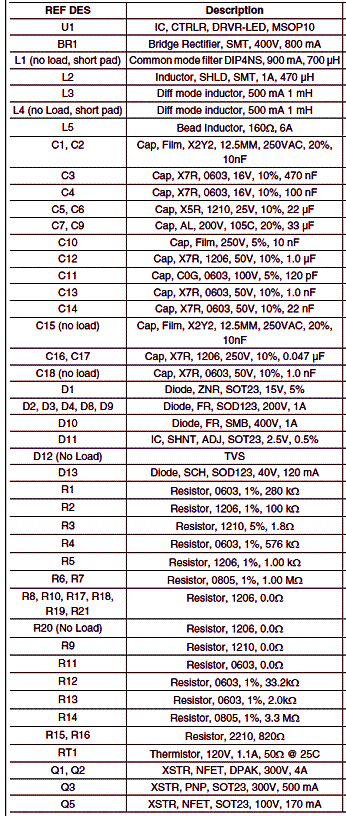

O circuito apresentado é da placa de avaliação e tem os seguintes valores de componentes.
A National também oferece no Application Note o desenho da placa de circuito impresso.
O circuito pode operar com tensões de entrada de 90 Vac a 135 Vac e fornece correntes até 350 mA. Na faixa de tensões de operação a eficiência do circuito chega a superar os 90%.
