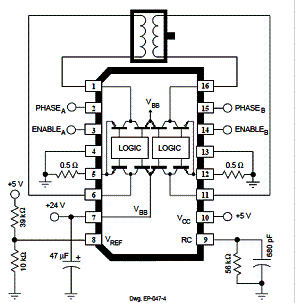

Uma grande quantidade de eletro-eletrônicos modernos usam no sistema de propulsão de suas partes móveis motores de passo que devem ser controlados preciso por uma ponte H. A Allegro Microsystems (www.allegro.com) possui na sua linha de produtos destinados a este tipo de aplicação o circuito integrado A3966. Este componente inclui diversos recursos únicos como uma nova estrutura bipolar de potência, além de outros. Segundo a Allegro Microsystems, este novo componente pode apresentar um torque até 40% maior do que os que fazem uso de uma estrutura unipolar. No entanto, para excitar um motor de passo no modo bipolar é preciso contar com um circuito mais completo, como duas pontes H e um circuito de controle de corrente. O circuito integrado apresentado utiliza o processo único DABiC4 da Allegro e pode fornecer correntes de +/-500 mA com tensões até 30 V. Este componente só precisa de um capacitor para o circuito RC de temporização. Na figura 1 temos o circuito típico de aplicação deste componente.



Circuito típico de aplicação
Circuito típico de aplicação

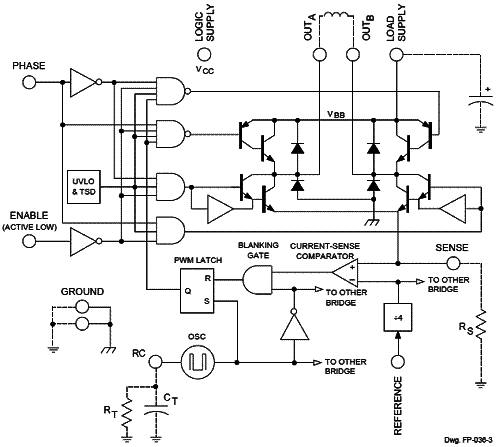

Observe que este componente utiliza um invólucro SOIC de 16 pinos, ou ainda um invólucro DIP de 16 pinos. Levando em conta a necessidade de dissipação, para a versão de montagem em superfície o invólucro conta com recursos apropriados. Na figura 2 temos o diagrama de blocos do CI.



Diagrama de blocos do A3966
Diagrama de blocos do A3966

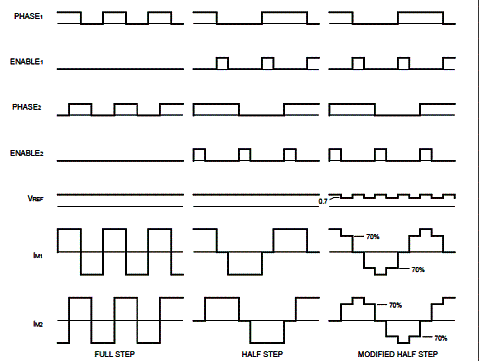

As formas de onda para o controle do motor de passo são mostradas na figura 3.



Formas de onda para o controle.
Formas de onda para o controle.



Os leitores interessados em utilizar este componente para novos projetos podem baixar o application note e data sheet diretamente do site da Allegro Microsystems.
