A informação técnica sobre este componente se baseia em documentação do fabricante de 2010. Será interessante verificar se existem outras versões do mesmo componente e a sua disponibilidade no nosso mercado antes de se iniciar um novo projeto que o utilize.
O circuito integrado LM25037 da National Semiconductor (www.national.com), que agora pertence à Texas Instruments, contém todos os recursos necessários a implementação de um conversor de potência como de topologias meia-ponte, push-pull, etc. Estas topologias duplas possibilitam a obtenção de maiores eficiências e maiores densidades de potência, quando comparadas aos tipos simples como flyback e direta. O LM25037 pode ser configurada para modos de tensão e corrente com um mínimo de componentes externos. As saídas de gate drive podem fornecer 1,2 A de corrente de pico e o LM25037 pode ser configurado para operar diretamente com tensões de 5,5 V a 75 V.

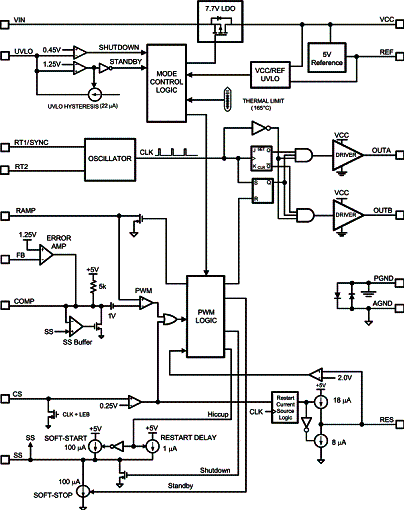

O LM25037 é um produto de grau automotivo que segue os padrões AEC-Q100 grau 1, qualificado para temperaturas de -40º C a 125º C. Na figura 1 temos o diagrama de blocos desse componente
Destaques:
* Faixa de tensões de operação: 5,5 V a 75 V
* Modo de corrente e modo de tensão
* Limite máximo do ciclo ativo programável
* Precisão de feedback de 2%
* Saída de referência de 5V precisa
* Oscilador até 2MHz programável por resistor

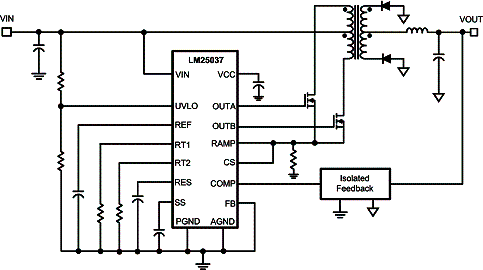

Na figura 2 temos um diagrama de aplicação.
Características:
Frequência máxima:2 MHz
Tensão mínima de entrada: 5,5 V
Tensão máxima de entrada: 75 V
Eficiência (pico): 88%
Frequência mínima: 50 kHz
UVLO: sim
Gate drive: 1,2 A
Potência de saída: 50 W
