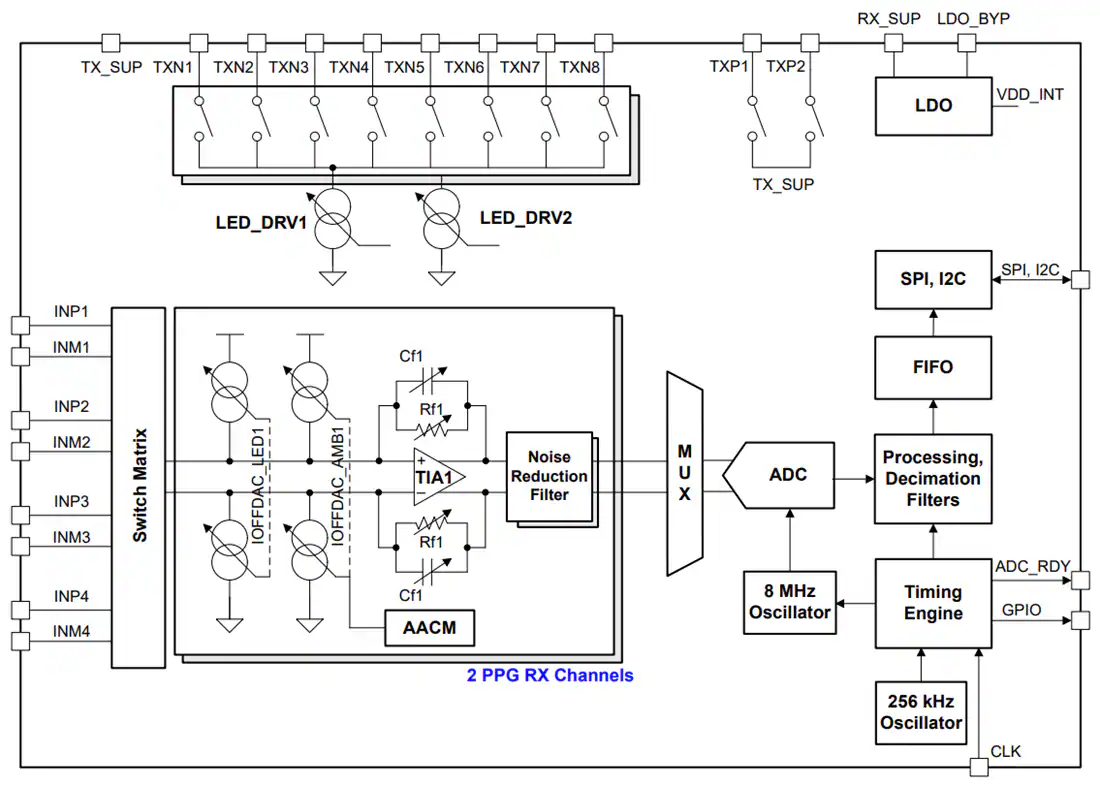

O Texas Instruments AFE4462 Ultra-Small Integrated Analog Front-End (AFE) é um AFE para aplicações de biossensores ópticos, como saturação de oxigênio capilar periférico (SpO2) e monitoramento de frequência cardíaca (HRM). O dispositivo suporta até quatro fotodiodos (PDs) e até 16 diodos emissores de luz de comutação (LEDs). O AFE tem dois drivers de LED, cada um com um controle de corrente de 8 bits. O Texas Instruments AFE4462 tem um circuito de transmissão e recepção de alta faixa dinâmica que ajuda a detectar níveis de sinal muito pequenos. Até 16 conjuntos de fases de sinal podem ser definidos, cada conjunto de fases compreendendo uma combinação de fases ambientais e LED. DACs de deslocamento de baixo ruído nas entradas do receptor podem ser controlados automaticamente para cancelar a CC do LED e da luz ambiente. A corrente de cada um dos quatro PDs em cada fase é convertida em voltagem por TIAs, filtrada e então digitalizada usando um ADC comum. O código ADC pode ser armazenado em um bloco FIFO de 256 amostras. O FIFO pode ser lido usando uma interface SPI ou I2C.
