A maioria das aplicações modernas que são dotadas de recursos sofisticados como IoT, automotivas, segurança, controle exigem o uso de microcontroladores com características específicas. Assim, na vasta linha de produtos disponíveis os microcontroladores disponíveis podem ser escolhidos de acordo com as necessidades de cada projeto, maximizando desempenhos, minimizando custos, consumo e espaço. Escolhemos para este artigo um microcontrolador que pode servir para seu novo projeto.
Este artigo foi elaborado com base em informações obtidas na Mouser Electronics e no datasheet do próprio fabricante que podem ser acessados no final do artigo. No link também pode ser encontrado um vídeo e acesso a um kit de avaliação.

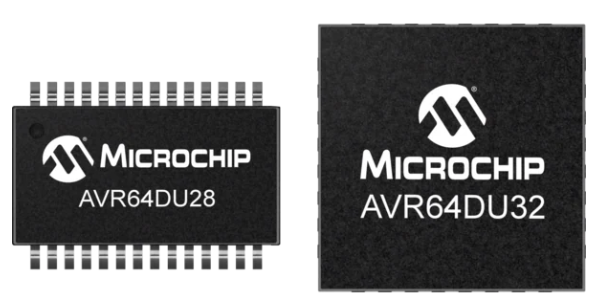

Os microcontroladores AVR® DU da Microchip Technology apresentam a CPU AVR® com um multiplicador de hardware funcionando em velocidades de clock de até 24MHz. Esses MCUs oferecem Flash de 16 KB/32 KB/64 KB, SRAM de 2 KB/4 KB/8 KB e 256 bytes de EEPROM. Os MCUs AVR DU vêm em opções de invólucro de 14 pinos, 20 pinos, 28 pinos e 32 pinos. Esses MCUs suportam operação USB sem cristal e incluem um regulador de tensão interno opcional de 3,3 V. Esses MCUs operam dentro da ampla faixa de temperatura operacional industrial de -40°C a 85°C.

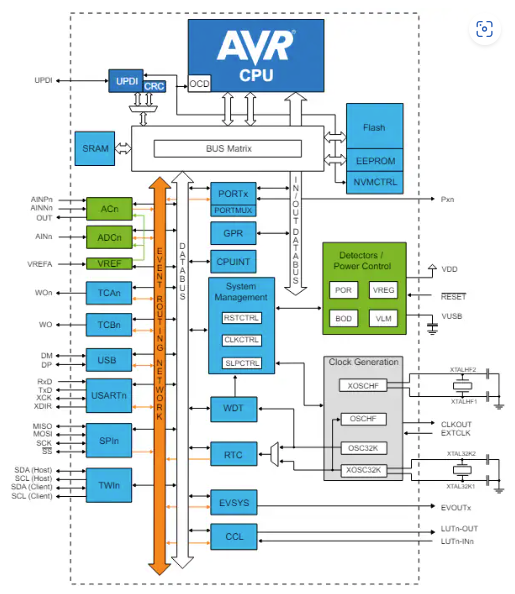

Na figura 2 temos o diagrama de blocos desses microcontroladores.
A família de MCUs AVR DU usa CIPs e USB 2.0, juntamente com um sistema de eventos e lógica personalizada configurável (CCL), para fornecer transferência de dados eficiente e imunidade a ruídos para aplicações industriais. Esses MCUs oferecem atualizações USB contínuas e pinos compatíveis com TTL para funcionalidade segura e ininterrupta. Sua pilha USB oferece suporte a várias classes de dispositivos e alimenta aplicações versáteis, como carregamento e atualizações de sistema.

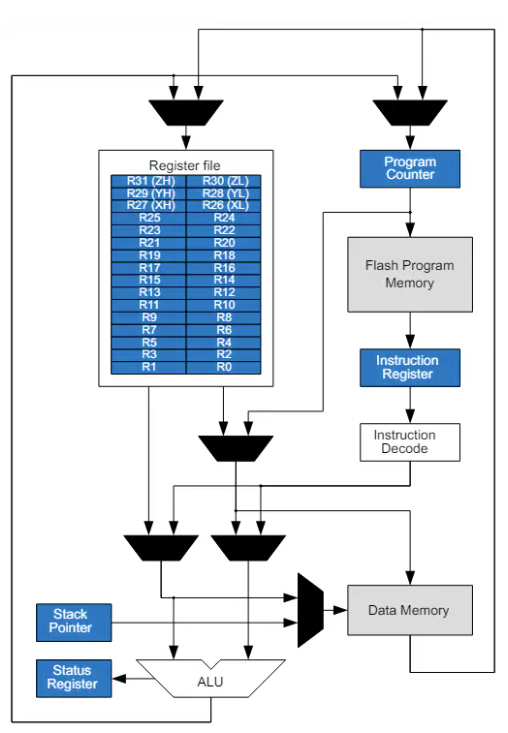

A arquitetura dos microcontroladores da série AVR DU é mostrada na figura 3.
A família de MCUs AVR DU está em conformidade com os padrões de segurança funcional IEC 61508 e ISO 26262, o que os torna uma excelente escolha para aplicações industriais e automotivas críticas para a segurança.
Características:
-- CPU AVR®:
Funcionando em até 24 MHz
Acesso de E/S de ciclo único
Controlador de interrupção de dois níveis
Multiplicador de hardware de dois ciclos
Desativação de interface de programa e depuração (PDID)
Faixa de tensão de alimentação de 1,8 V a 5,5 V
- Memórias:
Memória Flash autoprogramável no sistema de 16 KB/32 KB/64 KB com uma operação genuína de leitura durante gravação
SRAM de 2KB/4KB/8KB
EEPROM 256B
512B de linha de usuário em memória não volátil que pode manter dados durante o apagamento do chip e ser programado enquanto o dispositivo está bloqueado
256B da linha de inicialização
- E/S e invólucros:
Até 25 (24) pinos GPIO (E/S) programáveis
VQFN de 32 pinos 5 mm x 5 mm e TQFP 7 mm x 7 mm
VQFN de 28 pinos 4 mm x 4 mm, SPDIP e SSOP
VQFN de 20 pinos 3 mm x 3 mm e SSOP
SOIC de 14 pinos
Faixa de temperatura operacional industrial de -40°C a 85°C
Aplicações:
• Controle industrial
• Produtos de eletrodomésticos
• Automotivo
• Internet das Coisas (IoT)
Mais informações, incluindo Datasheet:
https://br.mouser.com/new/microchip/microchip-avr-du-microcontrollers/
