Destacamos neste artigo um interessante receptor de energia sem fio de baixo custo de 5 W da Kinetic Technologies. Trata-se de um circuito integrado que pode receber energia de forma indutiva fornecendo uma saída fixa de 5 V com uma potência de até 5 W. Este artigo foi elaborado com base em documentação da Mouser Electronics e no datasheet do fabricante, disponíveis no link no final do artigo.
O receptor KTE7200
O receptor de energia sem fio KTE7200 da Kinetic Technologies é uma solução robusta de chip único compatível com os padrões WPC/Qi v1.2, projetada para dispositivos de baixo consumo de energia. Este dispositivo é otimizado para dispositivos de baixo custo e baixo consumo de energia com bobinas pequenas, baixa contagem de componentes e designs de PCB de baixo custo.

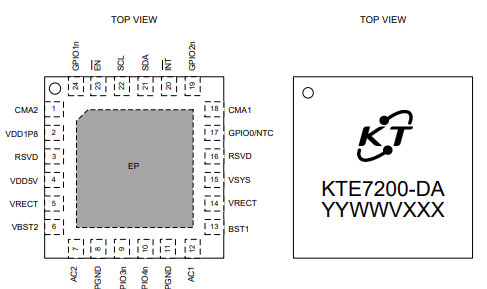

O KTE7200 é fornecido em invólucro TQFN55-24 de 24 pinos, conforme mostrado na figura 1.
O KTE7200 apresenta um design baseado em microcontrolador, opcionalmente configurável por memória OTP, recursos de programação de resistores e/ou controle via interface I²C. Este receptor de energia sem fio altamente integrado inclui ROM de 8k, memória OTP de 8k, um regulador LDO com OVP/OCP/RCP e saída DC regulada com precisão. As aplicações típicas incluem estojos para fones de ouvido, mouses, dispositivos e acessórios IoT, produtos de cuidados pessoais, brinquedos, outros equipamentos alimentados por bateria e dispositivos sem bateria que usam apenas energia sem fio.

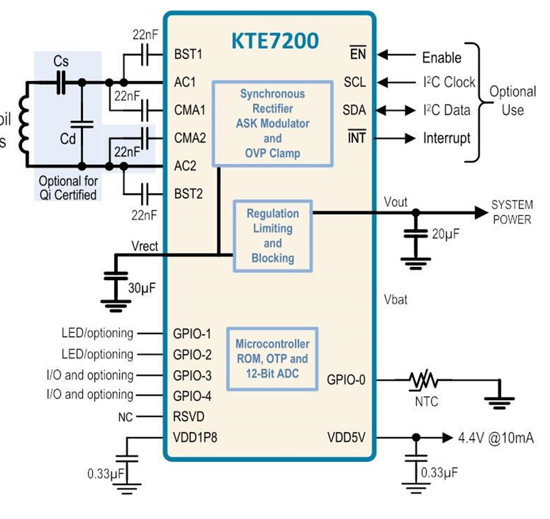

Na figura 2 temos o diagrama funcional e de aplicação desse dispositivo.
No datasheet de 14 páginas temos o detalhamento desta aplicação com os valores dos componentes adicionais.
CARACTERÍSTICAS
- Solução de chip único com potência sem fio de até 5 watts
- Compatível com padrões WPC/Qi v1.2
- Interface serial I²C, habilita entrada e interrompe saída
- -40°C a 85°C Faixa de temperatura operacional
- Invólucro TQFN-24 padrão (5 mm x 5 mm x 0,75 mm)
- Otimizado para projetos de bobinas pequenas:
- Partida confiável de baixa tensão
- Saída regulada LDO fixa de 5,1V
- Retificador síncrono de alta eficiência para eficiência em nível de sistema de até 78%
- Limite de corrente de proteção de saída
- Proteção robusta e totalmente interna contra sobretensão
- GPIO multifuncional com fonte de corrente selecionável de alta precisão de 20 µA
Aplicações
Estojos para fones de ouvido, mouses, dispositivos IoT e acessórios
Produtos de higiene pessoal e brinquedos
Outros equipamentos alimentados por bateria
Dispositivos sem bateria usando apenas energia sem fio
