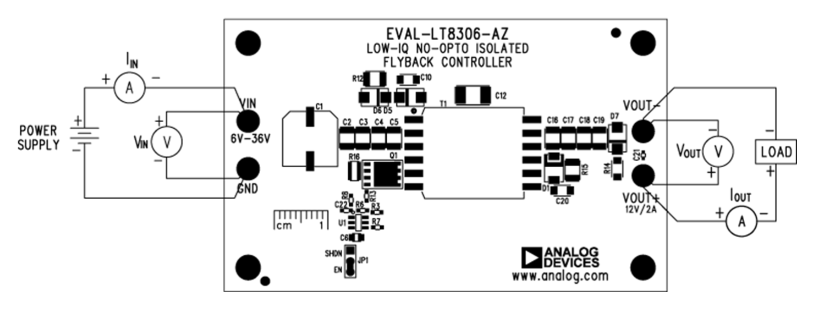

O circuito de avaliação EVAL-LT8306-AZ da Analog Devices Inc. demonstra os recursos do conversor flyback não opto isolado microalimentado LT8306. O EVAL-LT8306-AZ produz 12 V e mantém uma regulação rígida com uma corrente de carga de 15 mA a 2,0 A e uma tensão de entrada de 6 V a 36 V. A capacidade de corrente de saída aumenta com a tensão de entrada. O ADI EVAL-LT8306-AZ requer uma carga mínima (15mA) para regular a tensão de saída devido à frequência de comutação ultrabaixa do LT8306 em uma carga muito leve. Um diodo Zener de 13 V é posicionado entre os pinos VOUT+ e VOUT- para limitar a tensão de saída e evitar pré-carga em uma condição sem carga.
