O componente em destaque que escolhemos para este artigo é o ADL8106 da Analog Devices. Ele consiste num amplificador com características diferenciadas que certamente podem ser a chave para seu novo projeto. O artigo foi elaborado com base em informações da Mouser Electronics e do datasheet do componente fornecido pelo fabricantes.
Links para mais informações e acesso ao datasheet:
https://br.mouser.com/new/analog-devices/adi-adl8106-amps/
https://br.mouser.com/datasheet/2/609/adl8106-3045199.pdf
O amplificador de baixo ruído ADL8106 da Analog Devices Inc. é do tipo de arseneto de gálio (GaAs), de transferência pseudomórfica de alta mobilidade eletrônica (pHEMT), consistindo em um circuitos integrados de amplificador de baixo ruído de bancada larga para micro-ondas monolítico (MMIC).
O ADL8106 integra todos os componentes passivos externos normalmente necessários para operação com uma placa de circuito impresso (PCB) pequena e compacta. O ADL8106 opera de 18 GHz a 54 GHz e fornece um ganho de 21,5 dB. O dispositivo possui uma potência de saída para compressão de 1dB (OP1dB) de 14,5dBm e uma interceptação de terceira ordem de saída típica (OIP3) de 21,5dBm em 30GHz a 44GHz.
Na figura 1 temos o diagrama de blocos do componente.

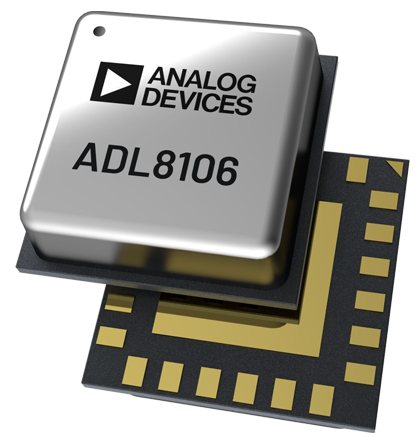

O amplificador de baixo ruído ADI ADL8106 precisa de 120mA de corrente a partir de uma tensão de alimentação de 3V (VDDx). O ADL8106 está disponível em um involucro de 5,00 mm x 5,00 mm, array de chip de 24 terminais, sem cavidade de chumbo (LGA_CAV). Na figura 2 o invólucro em que o componente é apresentado.
As principais aplicações são em instrumentação de teste e também em eletrônica aeroespacial.
Destaques:
- Capacitores de fonte de alimentação integrados e indutores de polarização
- Capacitores de acoplamento CA integrados
- Ganho de 21,5 dB típico de 30 GHz a 44 GHz
- 12,5 dB Típico em perda de retorno de entrada de 30 GHz a 44 GHz
- 19dB típico em 30GHz a 44GHz Perda de retorno de saída
- OP1dB a 14,5dB típico de 30GHz a 44GHz
- PSAT a 19dBm típico de 30GHz a 44GHz
- OIP3 a 21,5dBm típico de 30GHz a 44GHz
- 3,5 dB Típico em figura de ruído de 30 GHz a 44 GHz
- 3V Tensão de alimentação típica com 120mA de corrente drenada
- Entrada e saída compatíveis de 50?
- 24 terminais, 5,00 mm x 5,00 mm, conjunto de chips pequeno contorno sem cavidade de chumbo [LGA_CAV]

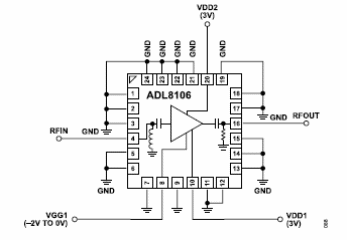

No datasheet de 27 páginas, acessado pelo link encontramos todos os elementos para projetos inclusive circuitos práticos como o dado na figura 3 em que temos as conexões básicas.
