Para quem realiza projetos que envolvam eletrônica de potência desatacamos estes contatores DC de alta tensão. Eles são os contatores de alta tensão DC ECK150/200/250 da TE Connectivity à venda pela Mouser Electronics. As informações para a redação deste artigo foram obtidas no site da Mouser Electronics e no datasheet do fabricante.
Informações adicionais:
https://br.mouser.com/new/te-connectivity/te-eck150-200-250-dc-contactors/
https://br.mouser.com/pdfDocs/high-voltage-contactor.pdf
A comutação de circuitos de altas correntes e de altas tensões está presente numa infinidade de aplicações de potência. São veículos alimentados por baterias, painéis solares, empilhadeiras, sistemas de armazenamento de energia, tomando apenas alguns exemplos. Assim os projetistas de circuitos que necessitem de dispositivos que atendam às suas finalidade devem conhecer os componentes que podem usar.
Um tipo importante de componente utilizado com esta finalidade é o contador. Sua finalidade é comutar correntes intensas em circuitos que operem com alta tensão.
Para mais informações sobre o funcionamento dos contatores sugerimos ver nosso artigo no site no link:
https://www.newtoncbraga.com.br/index.php/eletronica-paranormal/como-funciona/3854-el040.html

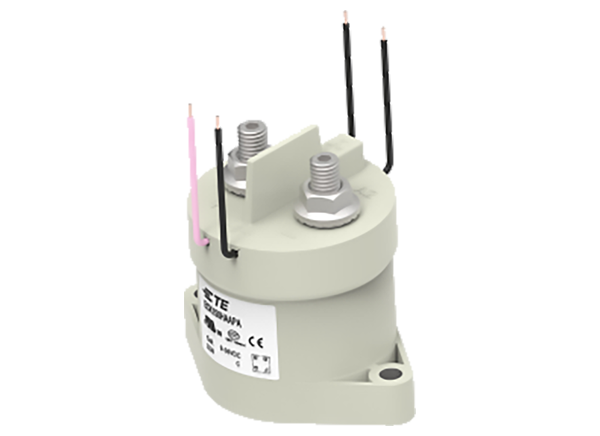

Os componentes da TE Connectivity que focalizamos neste artigo podem comutar correntes de 1té 300 A cm circuitos de tensões DC de até 1 000 V. O aspecto desse componente é mostrado na figura 1.

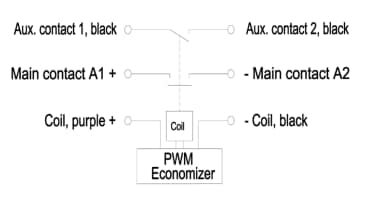

O invólucro de 80,4 mm x 52,8 mm x 73 mm em que eles estão disponíveis tem a disposição e função dos terminais mostrada na figura 2. Observe o invólucro e formato diferente do tradicional já preparados para aplicações modernas.
Os contatos são hermeticamente selados com uma tecnologia cerâmica com a capacidade de comutar correntes intensas abaixo de 1 000 V.
Os principais destaques destes componentes são:
- Hermeticamente selado com tecnologia cerâmica
- Projetado com um economizador embutido com 1,7 W de potência de retenção
- Tensão de comutação de até 1000 VDC
- Alta confiabilidade na vedação
- Alto desempenho em resistência elétrica
- Baixo consumo de energia da bobina
- Tamanho pequeno para economia de espaço
- Monitoramento inteligente para o status do contato principal
- Versão de contato auxiliar disponível
- Em conformidade com a categoria de utilização DC-1 em IEC60947-4-1
Aprovações:
CCC: 2022960304002220
CE: 724-00004
UL: E82292
As aplicações principais:
Estações de carregamento DC
Veículos elétricos
AGVs
Empilhadeiras elétricas
Sistemas de armazenamento de energia
inversores fotovoltaicos
