Nossos componentes em destaque são dois comparadores da Texas Instruments para alta velocidade, chegando a 325 MHz. O artigo é redigido com base no datasheet atualizado de novembro de 2021. Links para o datasheet e para informações de como obter o componente na Mouser Electronics são fornecidos.
Link para o datasheet: https://www.ti.com/lit/ds/symlink/tlv3601.pdf?HQS=dis-mous-null-mousermode-dsf-pf-null-wwe&ts=1638210615570&ref_url=https%253A%252F%252Fbr.mouser.com%252F . Link para a página de compra da Mouser Electronics: https://br.mouser.com/new/texas-instruments/ti-tlv3601-comparator/
Descrição
O TLV3601 e o TLV3603 são comparadores de alta velocidade até 325 MHz com entradas rail-to-rail e uma propagação com atraso de 2,5 ns. A combinação de resposta rápida e ampla faixa de tensão operacional torna eses comparadores adequados para detecção de pulso de sinal estreito e dados em aplicações de recuperação de relógio em LIDAR, localizadores e receptores de linha. As saídas push-pull (terminação única) do TLV3601 e TLV3603 simplificam e economizam custos a bordo para fiação da placa para interfaces de E/S, reduzindo consumo de energia quando comparado aos comparadores de saída diferencial de alta velocidade equivalentes.
Eles podem ter interface direta com a maioria dos controladores digitais existentes e expansores IO no circuito downstream. O TLV3601 está disponível em um pequeno invólucro SC70 de 5 pinos o que o torna adequado para espaços limitados nos equipamentos. TLV3603 é embalado em um SC70 de 6 pinos mantendo mesma velocidade e tamanho como TLV3601, oferecendo recursos adicionais de controle de histerese ajustável e trava de saída capacidade.
Na figura 1 temos o circuito típico de aplicação.
Na figura 2 mostramos as diferenças entre os dois tipos.
Os invólucros são mostrados na figura 3.
No datasheet temos o detalhamento das funções dos pinos, assim como as tabelas indicando as condições recomendadas de operação e os máximos absolutos. Curvas de desempenho necessárias ao projeto também podem ser encontradas.

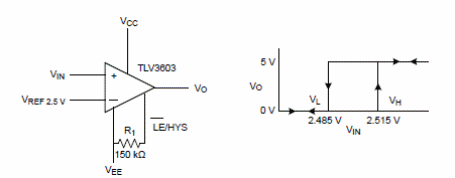

Depois da descrição do funcionamento encontramos circuitos práticos. Alguns deles foram selecionados para apresentarmos neste artigo. Assim, na figura 4 temos o modo de se obter uma histerese ajustável com o uso de um resistor de 150k.

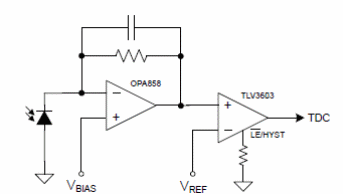

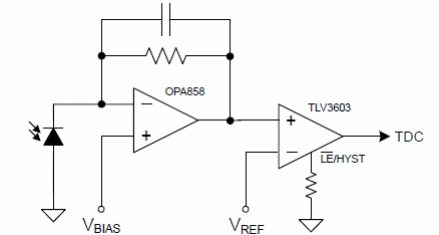

A figura 5 mostra um receptor óptico usando um fotodiodo como sensor.

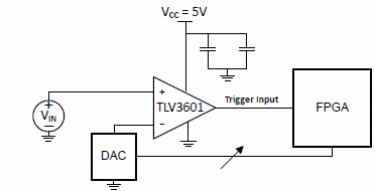

O circuito da figura 6 é um disparador externo para osciloscópios.
Outras informações importantes para projetos podem ser obtidas no datasheet.
