Destacamos dois componentes importantes para o projeto de fontes de alimentação de alto rendimento. São dois LDOs, reguladores com baixa queda de tensão da Maxim para correntes de 500 mA e apenas 11 uVrms de ruído. O artigo foi escrito com base no datasheet, disponível no link indicado.
Links: https://br.mouser.com/new/maxim-integrated/maxim-max38912-regulators/ para compra na Mouser Electronics e https://br.mouser.com/pdfDocs/MAX38911_MAX38912DS.pdf para o datasheet.
Os circuitos integrados MAX38911 e MAX38912 consistem em reguladores de tensão de baixa queda de tensão e baixo ruído com uma capacidade de fornecimento de corrente de 500 mA.
Os reguladores são totalmente protegidos por danos por um circuito interno programável para limitação de corrente e corrente reversa além de proteção térmica.
Os invólucros são WLP e TDFN vindo de fábrica programados com uma tensão default de 1,8V. Outras tensões estão disponíveis no link dado no datasheet. A tensão de saída pode ser ajustada entre 0,8 e 5,0 V usando dois resistores externos de realimentação.

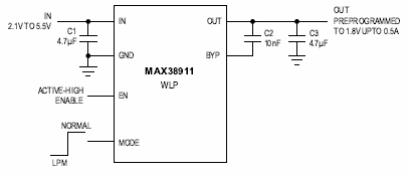

Na figura1 temos um diagrama de aplicação.
Aplicações incluem celulares, câmeras digitais, equipamento alimentado por bateria, aplicações portáteis com sensores, IoT e sensores de imagem e de alta frequência.

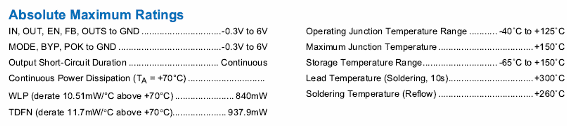

A tabela do datasheet fornece os máximos absolutos.
No datasheet podem ser encontradas tabelas e gráficos com detalhamento de outras condições de operação, importantes para um projeto.
Na figura 2, por exemplo, temos um gráfico que nos mostra a corrente quiescente em função da tensão de entrada.

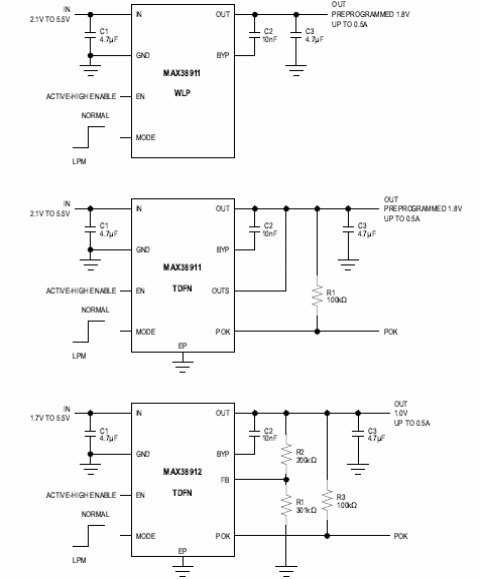

A figura 3 mostra 3 circuitos de aplicação.

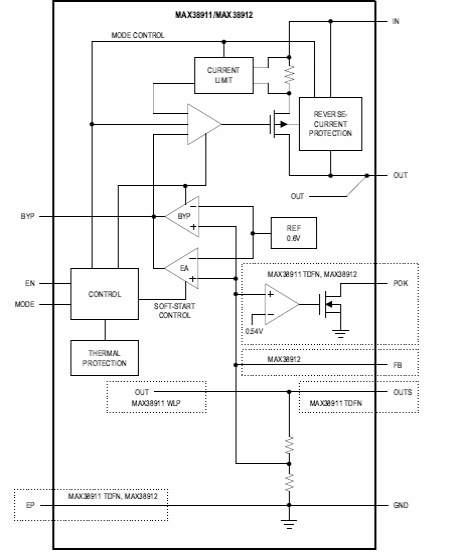

Finalmente, temos na figura 4 o diagrama de blocos que mostra as funções contidas neste regulador de tensão.
Completa o datasheet de 18 páginas o detalhamento do princípio de funcionamento destes componentes.
