Para os que projetam aplicações IoT ou que necessitem de comunicação WiFi ou Bluetooth, destacamos um módulo da Murata que pode facilitar extremamente seu projeto, agregando desempenho a um custo que certamente vai lhe ser conviente. Trataremos do módulo 1XK WiFi® + Bluetootg®.
Este artigo foi preparado com base em informações obtidas na Mouser Electronics e no próprio datasheet do componente que podem ser acessados através do link abaixo.
https://www.mouser.com/new/murata/murata-type-1xk-module/
Destaques:
- Usa o NXP IW416
- Compatível com IEEE802.11a/b/g/n, SISO
- Compatível com a especificação Bluetooth® v5.2 (consulte PIC para funções Bluetooth suportadas no site Bluetooth SIG)
- Suporta interface SDIO3.0 padrão para WLAN
- Suporte de interfaces UART / SDIO3.0 para Bluetooth é Host Controller Interface (HCI)
- Tipo de montagem em superfície 9,1 x 8,3 mm (típico), H = 1,3 mm (máx.)
- Peso: 268,8 mg
- MSL: A definir
- Compatível com RoHS

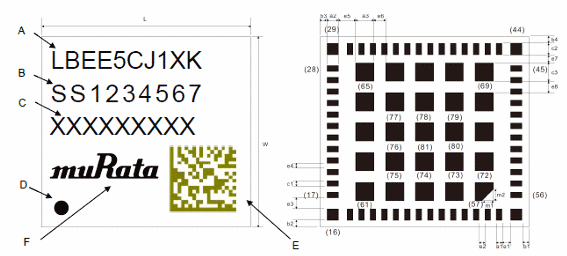

Na figura 1 temos o aspecto do componente com sua pegada e a codificação. Essa codificação é detalhada no datasheet, sendo importante para determinar o tipo para um determinado projeto.
![Figura 1 – Invólucro e pinos
Figura 1 – Invólucro e pinos](/images/stories/artigo2022/comd0077_0001.gif)

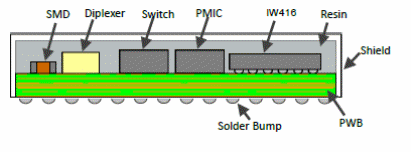

Na figura 2 temos um detalhamento da construção interna do módulo.
![Figura 1 – Construção interna
Figura 1 – Construção interna](/images/stories/artigo2022/comd0077_0002.gif)
A descrição das funções dos pinos é outra informação importante que pode ser obtida no documento de 48 páginas da Murata.

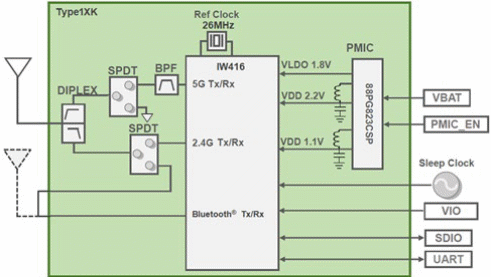

Na figura 3 temos o diagrama de blocos do componente.
![Figura 3 – Diagrama de blocos
Figura 3 – Diagrama de blocos](/images/stories/artigo2022/comd0077_0003.gif)
Informações como condições operacionais e gráficos de tempo estão totalmente informadas na documentação.

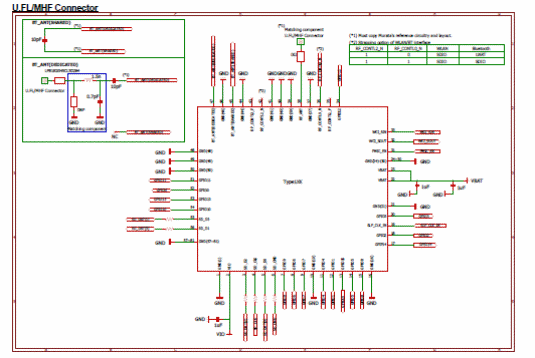

Temos também circuitos de referência, sendo um deles dado na figura 4.
![Figura 4 – Circuito de referência
Figura 4 – Circuito de referência](/images/stories/artigo2022/comd0077_0004.gif)
