Destacamos neste artigo os conversores abaixadores (step down) síncronos MPQ2178 da MPS (Monolithic Power Systems) que são conversores abaixadores síncronos MPQ2178, conversores monolíticos e de modo de comutação com MOSFETs de potência internos integrados. O artigo foi elaborado com base em documentação que pode ser acessada no link abaixo através do site da Mouser Electronics que também o disponibiliza para a venda.
Link para documentação: https://br.mouser.com/new/monolithicpowersystems/mps-mpq2178-converters/
Esses conversores atingem 2A de corrente de saída contínua em uma faixa de tensão de entrada de 2,5V a 5,5V com uma boa carga e regulação de linha. A tensão de saída (VOUT) dos conversores abaixadores síncronos MPQ2178 pode ser regulada até 0,6 V para a versão de saída ajustável.

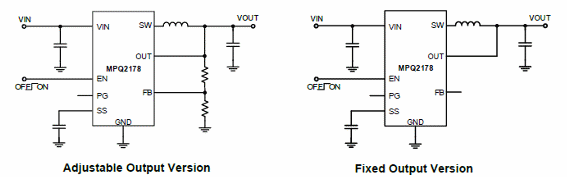

Na figura 1 temos os circuitos de aplicação típica para as versões com tensão ajustável de saída e com tensão fixa de saída.
![Figura 1 – Aplicações típicas
Figura 1 – Aplicações típicas](/images/stories/artigo2022/comd078_0001.gif)
Esses conversores apresentam precisão de feedback (FB) de 1%, frequência de comutação de 2,4 MHz, opções de saída fixa, ciclo de trabalho de 100% e controle externo de Soft Start (SS).

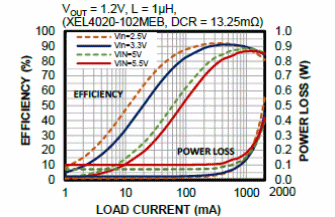

A característica de eficiência em função da corrente de carga e das perdas de potência é dada na figura 2.
![Figura 2 - Características
Figura 2 - Características](/images/stories/artigo2022/comd078_0002.gif)
Os conversores abaixadores síncronos MPQ2178 usam um controle Constant-On-Time (COT) com alimentação de tensão de entrada para estabilizar a Frequência de Chaveamento (fSW) em toda a faixa de entrada. As aplicações típicas incluem infoentretenimento automotivo, módulos de câmera, chaveiros, suprimentos industriais e dispositivos alimentados por bateria.
O invólucro é o QFN-8 com 1,5 x 2 mm apresentando a pinagem mostrada na figura 3.
![Figura 3 – Invólucro e pinagem
Figura 3 – Invólucro e pinagem](/images/stories/artigo2022/comd078_0003.gif)
As funções dos pinos são descritas detalhadamente no datasheet no link mostrado no início do artigo. Da mesma forma, podem ser consultados os máximos absolutos e as características elétricas.

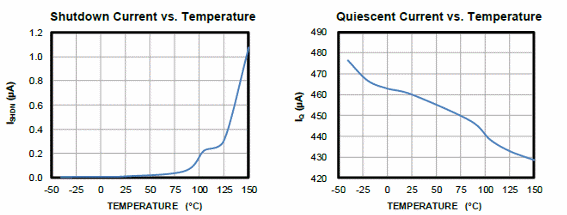

Diversas curvas importantes para o uso do componente num projeto são disponibilizadas, como as mostradas na figura 4.
![Figura 4 – Algumas curvas importantes para projeto
Figura 4 – Algumas curvas importantes para projeto](/images/stories/artigo2022/comd078_0004.gif)

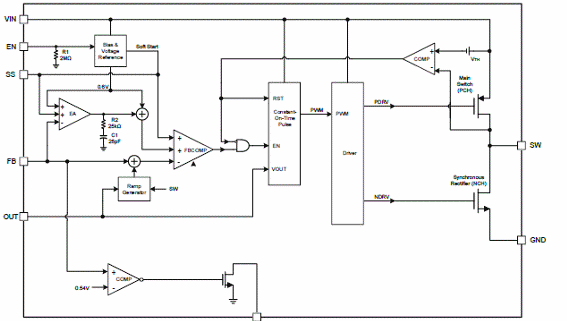

O bloco funcional é mostrado na figura 5.
![Figura 5 - Diagrama funcional de blocos para a versão ajustável
Figura 5 - Diagrama funcional de blocos para a versão ajustável](/images/stories/artigo2022/comd078_0005.gif)
Também temos curvas de performance a aplicações típicas. Para as aplicações típicas são dados os procedimentos de cálculo dos componentes externos para um projeto prático e dados importantes para a confecção da placa de circuito impresso.

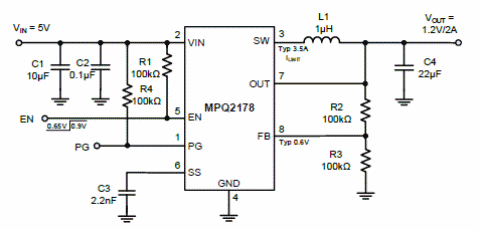

Temos finalmente dois circuitos práticos prontos para uso com os componentes calculados. O primeiro, mostrado na figura 6, é de um regulador fixo de 1,2 V com 2 A de saída, mostrado na figura 6.
![Figura 6 – Regulador de 1,2 V x 2 A
Figura 6 – Regulador de 1,2 V x 2 A](/images/stories/artigo2022/comd078_0006.gif)

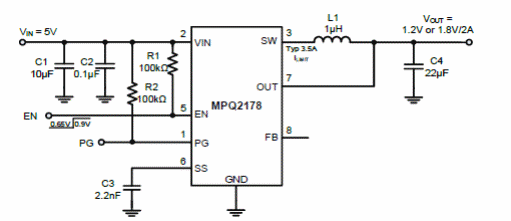

E na figura 7 temos um circuito de um regulador de 1,2 ou 1,8 V com 2 A para saída fixa de tensão.
![Figura 7 – Regulador com saída fixa.
Figura 7 – Regulador com saída fixa.](/images/stories/artigo2022/comd078_0007.gif)
