Nossos componentes em destaque, ADuM6420A / ADuM6421A / ADuM6422A1 da Analog Devices, são isoladores de sinais de quatro canais digitais com isoPower®, integrado, isolado e com conversor DC/DC. Baseado na tecnologia iCoupler® da Analog Devices, com o conversor dc para dc regulado e isolado, recurso que atende aos limites CISPR 32 / EN 55032 Classe para uma placa de circuito impresso de 2 camadas (PCB) com ferrites.
As informações que fornecemos neste artigo foram obtidas no próprio datasheet fornecido no link ao final.

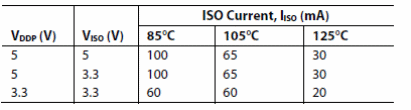

Combinações populares de tensão e a saída associada os níveis atuais estão listados na Tabela 1.

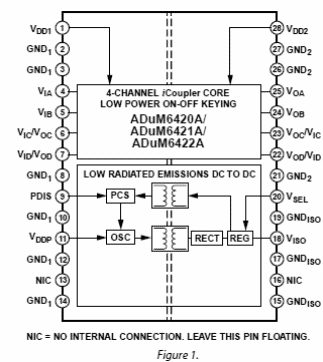

Na figura 1 temos o diagrama funcional deste componente.
Os ADuM6420A / ADuM6421A / ADuM6422A eliminam a necessidade de um conversor dc para dc isolado e separado com 500 mW, para projetos isolados.
A tecnologia de transformador de escala de chip iCoupler é usada para sinais lógicos isolados e para os componentes magnéticos do conversor CC para CC. O resultado é um fator de forma pequeno, com uma solução de isolamento total.
Na figura 2 temos o invólucro destes componentes. As funções dos pinos e demais informações para projetos estão no datasheet.
Datasheet: https://br.mouser.com/datasheet/2/609/ADuM6420A_6421A_6422A-1776077.pdf
Para compra do componente na Mouser acesse: https://br.mouser.com/ProductDetail/Analog-Devices/ADUM6420ABRNZ3?qs=GBLSl2AkirtK%2Fpeu8cIUoQ%3D%3D
