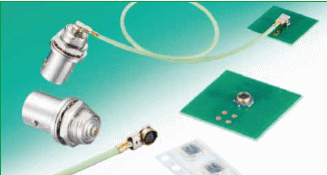

Nosso destaque para componentes é a série de microconectores coaxiais de 75 ohms para 12G-SDI podendo operar em frequências até 12 GHz. Disponíveis numa forma compacta eles podem ser empregados em processos de montagem automática. Este artigo foi baseado no datasheet da Hirose.
![](/images/stories/artigo2022/COMD0052_0001.gif)
Este artigo foi elaborado com base em informações disponíveis no datasheet do componente que pode ser acessado em: https://www.mouser.com/datasheet/2/185/D_FL75_catalog-1947963.pdf . Para adquirir este produto através da Mouser Electronics e obter mais informações, como disponibilidade em estoque, acesse: https://www.mouser.com/new/hirose/hirose-dfl75-connectors/

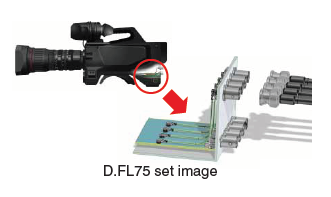

Os conectores desta série são compatíveis com equipamentos de radiodifiusão e vídeo com terminação para cabo coaxial de 75 ohms, conforme sugere a figura 1.
![Figura 1 – Aplicação em vídeo
Figura 1 – Aplicação em vídeo](/images/stories/artigo2022/COMD0052_0002.png)
Dentre as aplicações, além de câmeras de vídeo, também podemos citar equipamentos médicos.

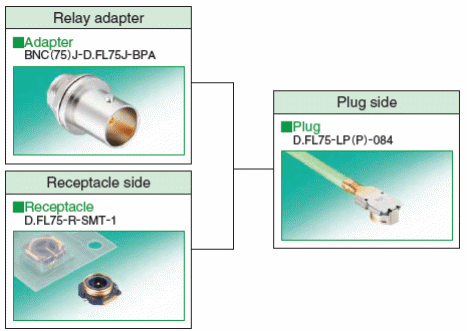

Na figura 2 temos um diagrama de funções indicadas pelo fabricante.
![Figura 2 – Diagrama de funções
Figura 2 – Diagrama de funções](/images/stories/artigo2022/COMD0052_0003.gif)
No datasheet podem ser encontradas tabelas e informações importantes para uso, além da codificação de aquisição, de acordo com a aplicação.

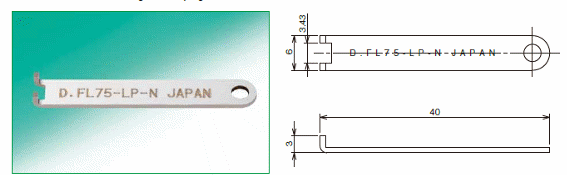

Na figura 3 temos uma ferramenta de extração indicada pelo fabricante.
![Figura 3 – Ferramenta de extração
Figura 3 – Ferramenta de extração](/images/stories/artigo2022/COMD0052_0004.gif)
Esta ferramenta é recomendada para extração para não causar dano ao componente. Veja mais no datasheet, onde também encontramos informações sobre o uso do conector.
