A ROHM apresenta em sua linha de produtos os amplificadores operacionais CMOS BD87581YG-C e BD87582FFVM-C para uso em aplicações automotivas com excelentes características de EMI. Neste artigo, baseado no datasheet do componente, destacamos estes amplificadores operacionais.
O datasheet pode ser baixado no link: https://www.mouser.com/datasheet/2/348/bd87581yg_c_e-2065573.pdf . Para compra do componente através da Mouser Electronics acesse o link: https://www.mouser.com/new/rohm-semiconductor/rohm-bd87581ygc-emarmour-cmos-op-amp/
Os amplificadores operacionais da ROHM são do tipo Rail0to-Rail tanto na entrada como saída (RRIO) e podem operar na faixa de tensões que vai de 4,0 a 14,0V.

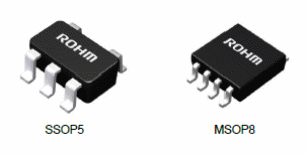

Os invólucros podem ser tanto SSOP5 como MSOP8, conforme mostra a figura 1.

As aplicações sugeridas pelo fabricante incluem:
- Controle de motor
- Direção elétrica
- ABS
- Eletrônica automotiva

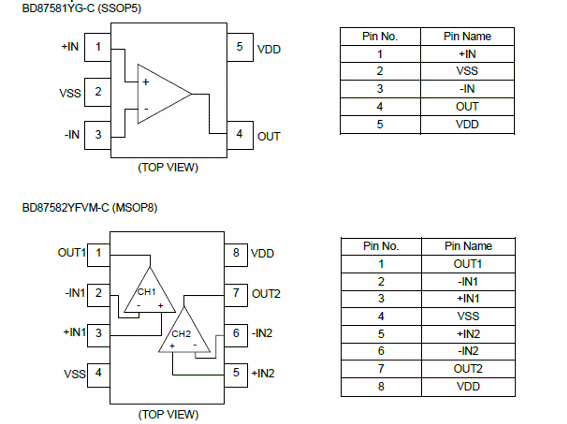

Na figura 2 temos a pinagem dos dois invólucros com o detalhamento das funções.

Observe que temos a versão simples e a versão dupla.
As tabelas com os máximos absolutos e as condições recomendadas de operação estão disponíveis no datasheet de 25 páginas. Também temos o detalhamento das condições térmicas.

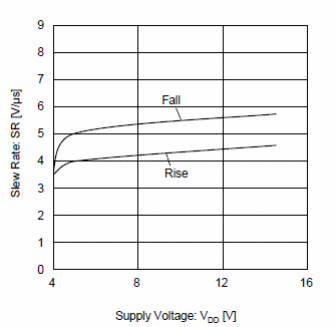

Gráficos de desempenho também estão disponíveis, como o mostrado na figura 3, que mostra a taxa de crescimento e queda em função da tensão de alimentação.

Diversos circuitos de aplicação estão disponíveis. Destacamos alguns, de tipos básicos que encontramos com outros amplificadores do gênero.

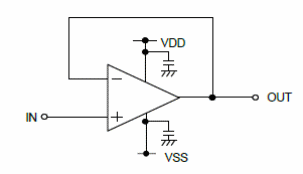

O primeiro consiste na configuração de seguidor de tensão em que temos ganho unitário, mostrada na figura 4.

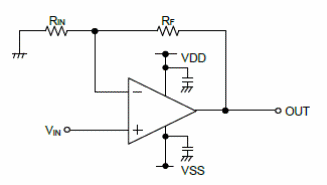

Para um amplificador não inversor temos o circuito da figura 55, com a fórmula que permite calcular os componentes em função do ganho.
