Nosso componente em destaque é a chave de precisão para lógica de 1,8V com 4 canais SPST e baixa resistência de condução TMUX621x da Texas Instruments. Com capacidade de corrente elevada, ela encontra uma ampla gama de aplicações que destacamos neste artigo baseado no próprio datasheet do componente;

Nota: O datasheet pode ser acessado em: https://www.ti.com  e para compra do componente através da Mouser Electronics acesse o link: https://www.mouser.com/new/texas-instruments/ti-tmux621x-multiplexers/

O TMUX621x utiliza tecnologia CMOS na fabricação podendo trabalhar com tensões de 4,5 V a 36 V e controlar correntes até 370 mA. A resistência entre os terminais de controle (Rds(on)) é de apenas 2 ohms.

O TMUX621x é fornecido em 3 versões, conforme o sufixo, conforme mostra a figura 1.

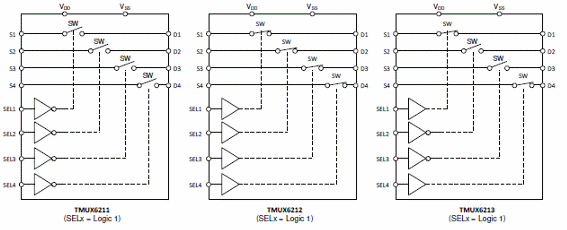

Figura 1 – As três versões do TMUX621x
Figura 1 – As três versões do TMUX621x



Observe que temos uma versão em que as chaves são NA, uma em que temos as chaves NF e a terceira versão tem duas entradas inversoras e duas não inversoras que acionam chaves NA e NF.

Os invólucros são de dois tipos conforme mostra a figura 2.

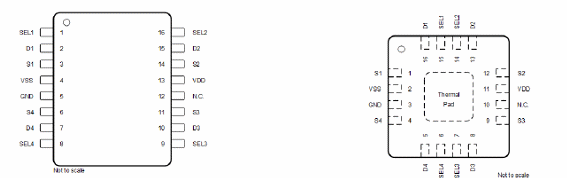

Figura 2 – Invólucros TSSOP de 16 pinos e WQFN de 16 pinos
Figura 2 – Invólucros TSSOP de 16 pinos e WQFN de 16 pinos



No datasheet as funções de cada pino dos dois invólucros são analisadas.

Encontramos também tabelas em que os máximos absolutos são indicados, assim como as condições recomendadas de operação.

As características, tanto para fonte de alimentação simples como simétrica também são fornecidas em diversas tabelas, facilitando assim a elaboração de projetos.

Diversos gráficos também detalham o comportamento do componente sob diversas condições. Podemos citar, por exemplo, o da figura 3 em que temos o modo como a resistência de condução varia para diversas tensões de alimentação numa fonte simétrica.

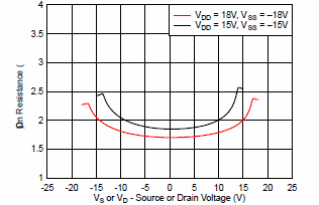

Figura 3 – Comportamento de condução
Figura 3 – Comportamento de condução



Outro gráfico interessante para análise é o mostrado na figura 4 que mostra como o isolamento varia em função da frequência do sinal comutado.

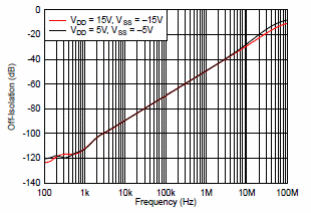

Figura 4 – Isolamento x frequência
Figura 4 – Isolamento x frequência



A resposta de frequência pode ser mais bem avaliada pelo gráfico da figura 5.

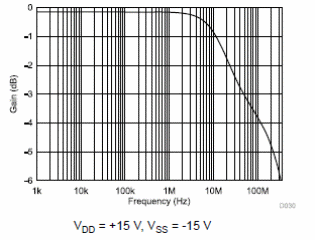

Figura 5 – Resposta de frequência
Figura 5 – Resposta de frequência



O datasheet de 39 páginas contém ainda o detalhamento dos circuitos de teste.

Finalmente temos dois circuitos de aplicação para a seleção de alta corrente usando um resistor externo. Esses circuitos são mostrados na figura 6.

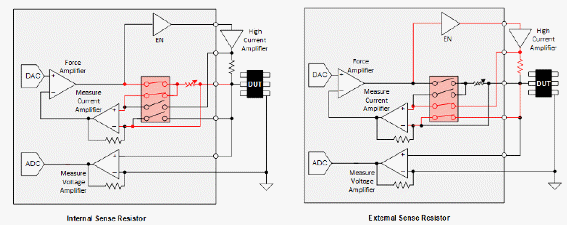

Figura 6 – Circuitos de aplicação para alta corrente
Figura 6 – Circuitos de aplicação para alta corrente
