O sensor DFRobot XL-MaxSonar-EZL0 (MB1260) faz a detecção de curta e longa distância com resolução centimétrica, com uma faixa de alcance de 25cm a 1068cm com uma taxa de leitura de 10Hz. Este sensor exibe o padrão de feixe mais amplo e sensível em toda a linha de sensores XL-MaxSonar-EZ e inclui largura de pulso, tensão analógica e opções de saída serial RS232.
Isso torna o sensor MB1260 uma excelente escolha para uso onde é necessária alta sensibilidade, feixe amplo ou detecção de pessoas. Este módulo de componente de sensor ultrassônico oferece leituras de distância virtualmente sem ruído por meio do uso de alta potência acústica combinada com ganho continuamente variável. O sensor MB1260 XL-MaxSonar-EZL0 incorpora calibração automática em tempo real, análise de assinatura de forma de onda em tempo real e algoritmos de rejeição de ruído.
Veja mais sobre este componente no site da Mouser Electronics em: https://br.mouser.com/new/dfrobot/dfrobot-sen0281-xl-maxsonar-ezl0-sensor/

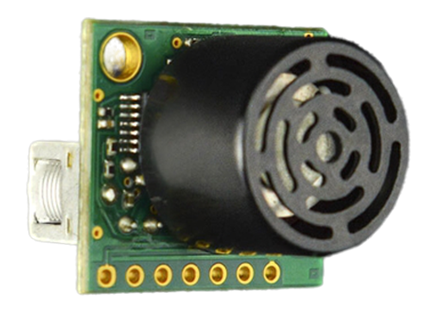

Na figura 1 temos o aspecto deste sensor;
Suas principais especificações são:
- Resolução de 1cm
- Taxa de leitura de 10Hz
- O sensor ultrassônico opera em 42 kHz
- Compatível com RoHS
- Tem leitura em todas as 3 saídas do sensor: Tensão analógica, serial RS232 e largura de pulso
- Praticamente nenhuma zona morta, em objetos mais próximos do que 25 cm
- Opera na faixa de 3,3 V-5,5 V
- Corrente média baixa de 3,4 mA
- Módulo pequeno e leve
- Projetado para fácil integração em seu projeto ou produto
- Temperatura operacional de 0?C a 65?C (32?F a 149?F)
- Calibração automática em tempo real (tensão, umidade e ruído ambiente)
- Filtragem de firmware para melhor tolerância a ruído e rejeição de ruído
- 200.000+ horas de tempo médio entre falhas
- O feixe mais amplo e sensível de nossos sensores XL-MaxSonar-EZ
- Alcance máximo de 1.068 cm (420 polegadas)
- Ganho de hardware de 4000
- Zona de detecção ampla e de longo alcance para objetos pequenos
Na figura 2 temos a folha da empresa que mostra os padrões do feixe de ultrassons para este sensor.
O datasheet deste componente pode ser acessado em: https://br.mouser.com/datasheet/2/830/XL_MaxSonar_EZ_Datasheet-1534895.pdf
Aplicações e usos
• Medição de nível de reservatórios
• Detecção de zona de proximidade
• Detecção de pessoas
• Sensor de obstáculos do robô
• Navegação autônoma
• Ambientes com acústica e ruído elétrico
• Matrizes multissensor
• Medição de distância
• Detecção de objetos de longo alcance
• Usuários que preferem processar o
• Operação de -40 °C a + 65 °C (+ 85 °C operação limitada) (40 °C a 0 °C operação recomendada em ambientes que não são congelantes, sem condensação e apenas interno)
