A Maxim disponibiliza através da Mouser Electronics seu amplificador operacional de precisão e baixo consumo MAX40108 que pode operar com tensões a partir de 0,9V. Elaboramos este artigo com base no datasheet da própria Maxim.
No link abaixo o leitor pode fazer o download do datasheet completo: https://www.mouser.com/datasheet/2/256/MAX40108-1900691.pdf
O link para aquisição pela Mouser e informações adicionais é: https://www.mouser.com/Search/Refine?Keyword=MAX40108
Pela sua baixa tensão de alimentação e baixo consumo, a Maxim indica as seguintes aplicações para este amplificador operacional: vestíveis, equipamentos médicos, fitness e saúde, IoT industrial, etc.

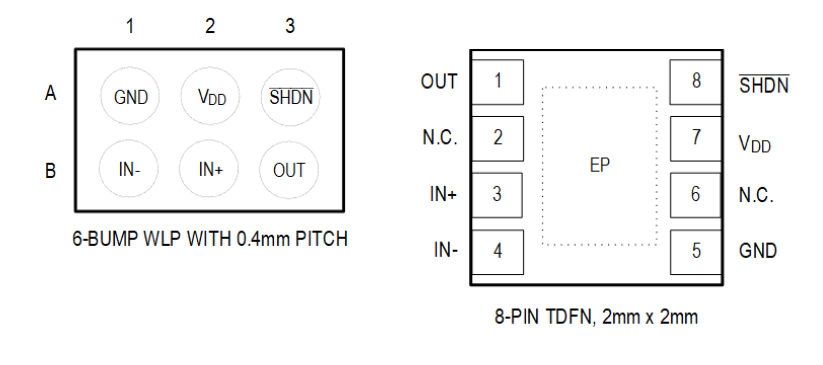

Na figura 1 temos os dois invólucros disponíveis com as pinagens.

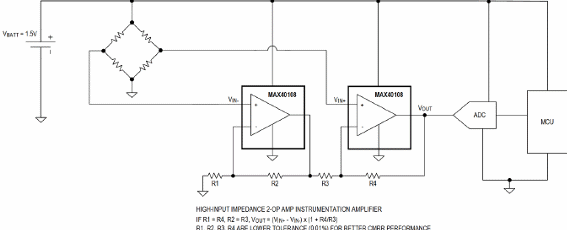

Um circuito típico de aplicação é mostrado na figura 2.
Algumas características importantes deste componente devem ser destacadas como:
- Faixa de tensões de alimentação de 0,9V a 3,6 V
- Corrente quiescente de 25,5 uA
- Saída e entrada rai tl rail (RRIO)
- Ganho x faixa passante de 168 kHz
- Baixa corrente de polarização
No datasheet podem ser encontradas tabelas e gráficos de desempenho.
