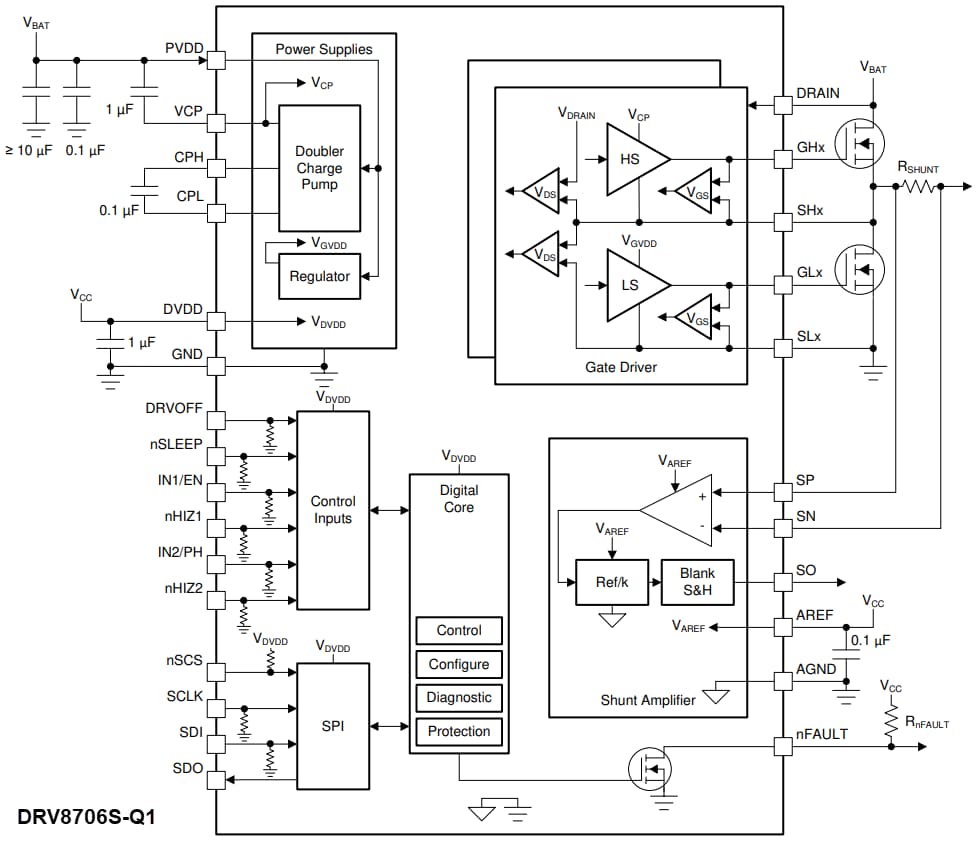

O driver de porta inteligente de ponte H da Texas Instruments DRV8706-Q1 é um driver altamente integrado, capaz de excitar MOSFETs de potência de canal N de lado alto e baixo da fonte. Ele gera as tensões de acionamento de porta adequadas usando uma bomba de carga duplicadora integrada para o lado alto e um regulador linear para o lado baixo. O dispositivo usa uma arquitetura de smart gate-drive para reduzir os custos do sistema e melhorar a confiabilidade. O driver do gate otimiza o tempo morto para evitar condições de disparo direto. Ele também fornece controle para diminuir a interferência eletromagnética (EMI) por meio da corrente de acionamento da porta ajustável e protege contra drenagem para a fonte e condições de porta curta com monitores VDS e VGS.
