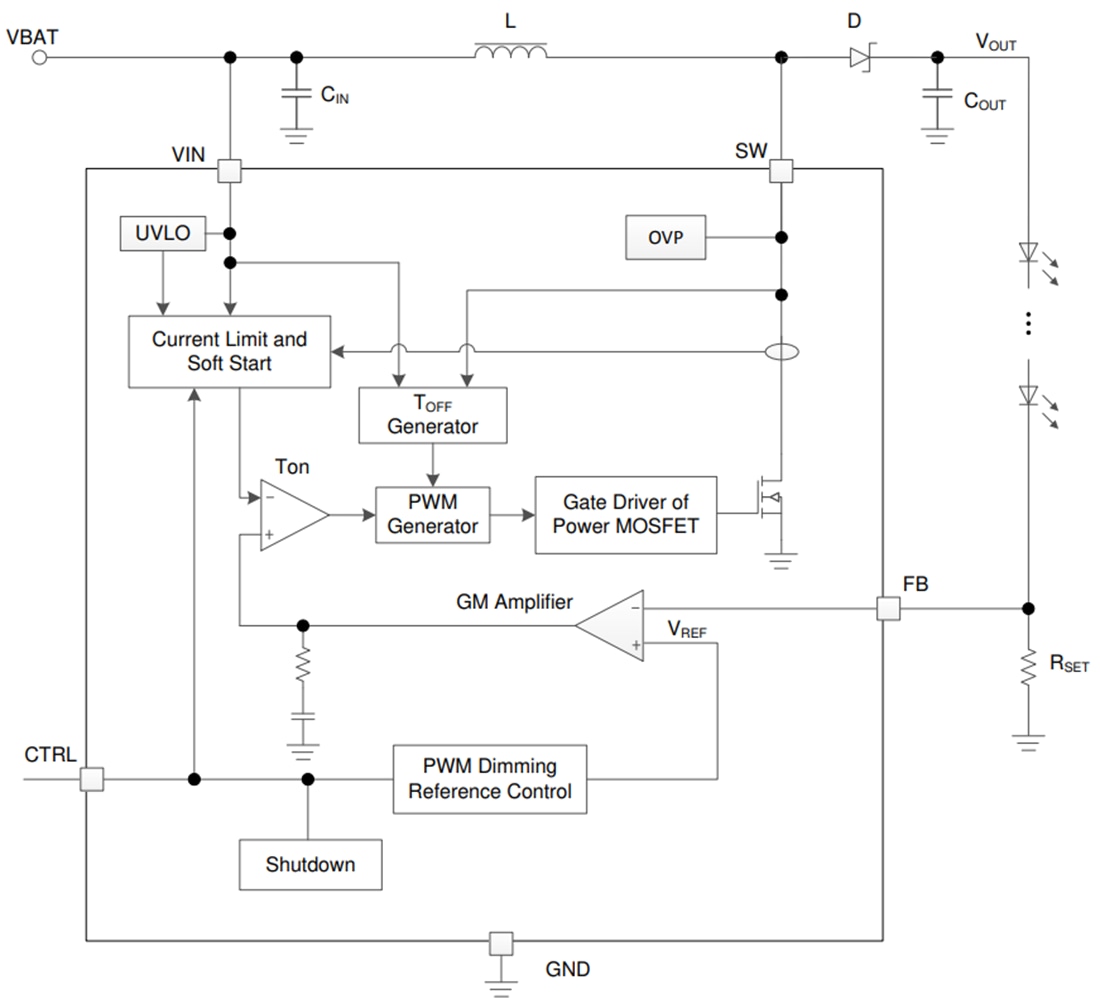

O driver de retroiluminação de LED TPS92360 da Texas Instruments vem com um FET de comutação integrado classificado para 40 V e é um conversor boost que aciona LEDs em série. O conversor boost tem um MOSFET interno de 40 V, 1,8 A com um limite de corrente mínimo de 1,2 A; portanto, ele pode acionar cadeias de LED simples ou paralelas para iluminação de fundo de painéis de pequeno a grande porte. A corrente do LED branco padrão é definida com o resistor do sensor externo, RSET, e a tensão de feedback é regulada para 204mV. Durante a operação, a corrente do LED pode ser controlada usando um sinal de modulação por largura de pulso (PWM) aplicado ao pino CTRL, através do qual o ciclo de trabalho determina a tensão de referência de feedback. O TPS92360 não gera ruídos audíveis no capacitor de saída. Para proteção máxima, o dispositivo possui proteção de LED aberto integrado que desativa o TPS92360 para evitar que a tensão de saída exceda as classificações de tensão máxima absoluta do dispositivo durante condições de LED aberto. O Texas Instruments TPS92360 está disponível em um invólucro SC70 de 5 pinos que economiza espaço.
