Disponível na Curto-Circuito ( https://www.curtocircuito.com.br/sensor-de-gas-mq-4.html ), este sensor de gás natural detecta os gases combustíveis de uso doméstico como o metano, propano e butano, podendo assim ser usado em projetos interessantes.

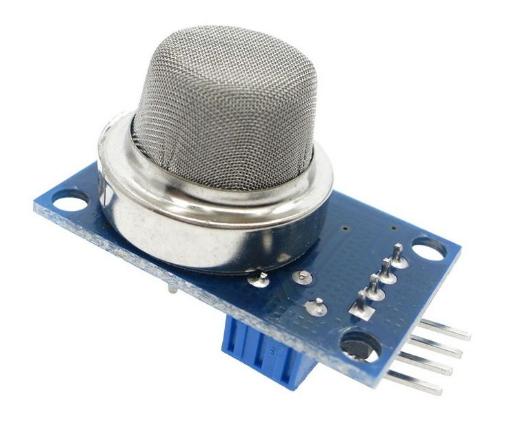

O material sensível deste sensor, que pode ser obtido já montado é o SnO2. Na figura 1 temos o sensor montado em placa como pode ser encontrado no link indicado.
![Figura 1 – O sensor MQ-4 da Curto-Circuito
Figura 1 – O sensor MQ-4 da Curto-Circuito](/images/stories/artigo2021/comd0057_0001.png)
Esta montagem facilita o projeto de aplicações, pois os pinos são compatíveis com uma matriz de contatos comum.
Para o sensor isolado, na figura 2 temos suas dimensões, obtidas do datasheet.
![Figura 2 – Dimensões e invólucro
Figura 2 – Dimensões e invólucro](/images/stories/artigo2021/comd0057_0002.gif)
O circuito equivalente é mostrado na figura 3.
![Figura 3 – Circuito equivalente
Figura 3 – Circuito equivalente](/images/stories/artigo2021/comd0057_0003.gif)
Conforme podemos ver, aplicando-se uma tensão Vc no elemento de entrada e aquecendo-se o filamento com a tensão de 5 V, na presença dos gases indicados, há uma corrente entre A e B, aparecendo então uma tensão na carga.

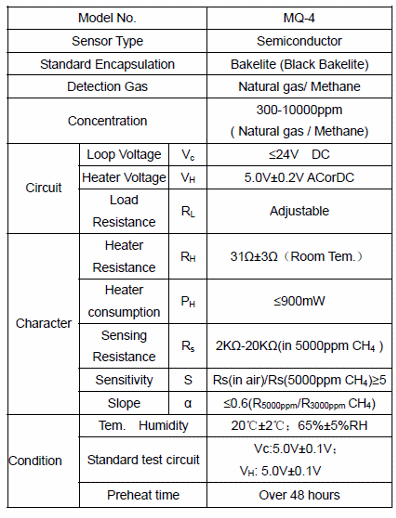

As características do sensor são dadas pela tabela abaixo:
![](/images/stories/artigo2021/comd0057_0004.gif)

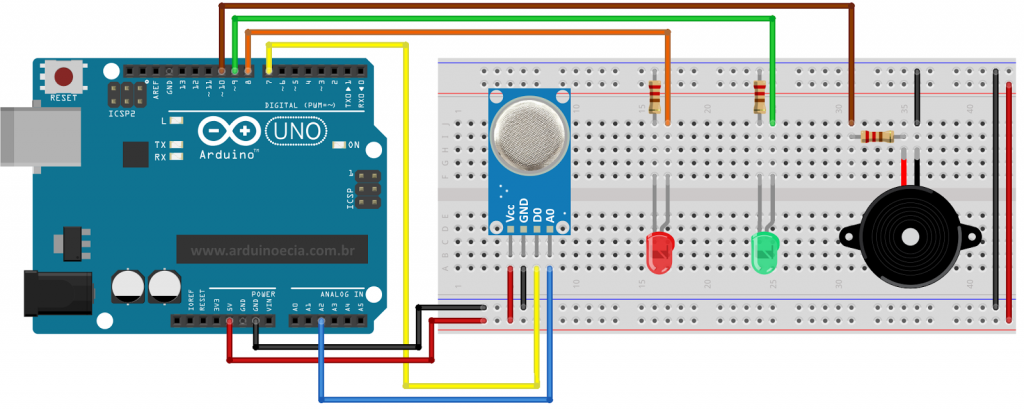

Na figura 4 temos um exemplo de circuito de um alarme de gás usando um Arduino e o sensor MQ-4
![Figura 4 – Alarme de gás com Arduino (Exemplo de aplicação na internet)
Figura 4 – Alarme de gás com Arduino (Exemplo de aplicação na internet)](/images/stories/artigo2021/comd0057_0005.png)
Mais informações o leitor pode encontrar baixando o datasheet do sensor em: https://cdn.sparkfun.com/datasheets/Sensors/Biometric/MQ-4%20Ver1.3%20-%20Manual.pdf
