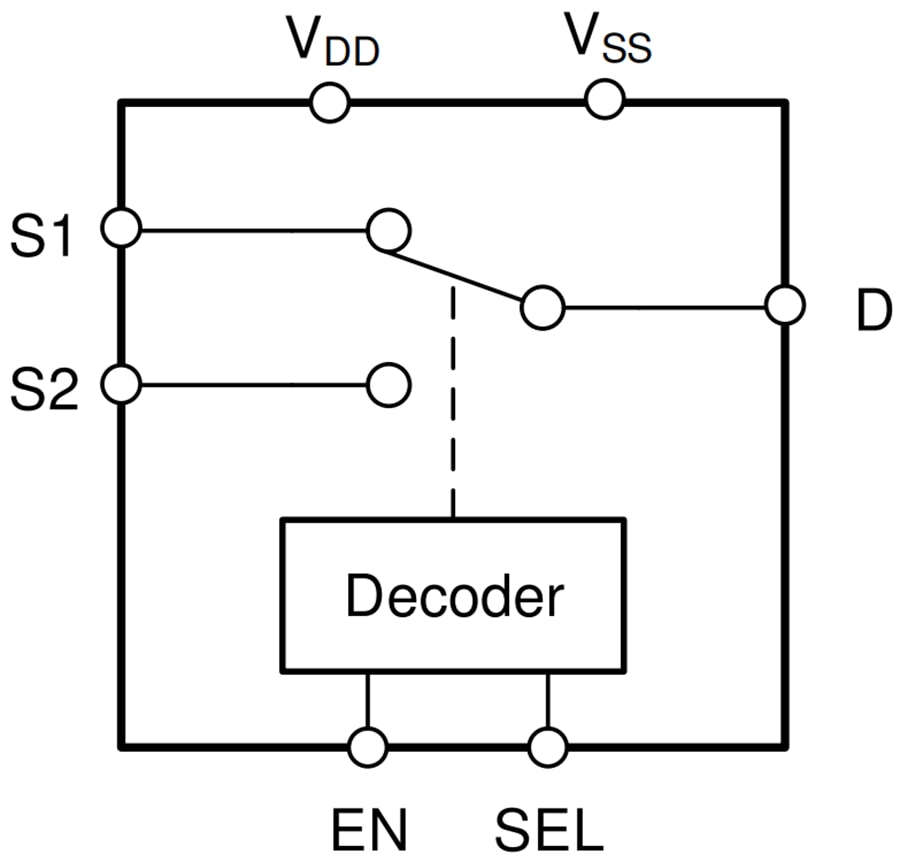

O comutador Texas Instruments TMUX6219 de canal único 2:1 (SPDT) é uma chave semicondutora de óxido metálico complementar (CMOS) em uma configuração de canal único 2:1 (SPDT). O dispositivo funciona com alimentação única (4,5 V a 36 V), alimentação dupla (± 4,5 V a ± 18 V) ou alimentação assimétrica (como VDD = 8 V, VSS = –12 V). O TMUX6219 suporta sinais bidirecionais analógicos e digitais na fonte (Sx) e pinos de drenagem (D) que variam de VSS a VDD. O Texas Instruments TMUX6219 pode ser ativado ou desativado controlando o pino EN. Quando desativado, ambos os interruptores do sinal estão desligados. Quando habilitado, o pino SEL pode ser usado para ligar o sinal 1 (S1 a D) ou o sinal 2 (S2 a D). Todas as entradas de controle lógico suportam níveis lógicos de 1,8 V a VDD, garantindo compatibilidade lógica TTL e CMOS ao operar na faixa de tensão de alimentação válida. O circuito de lógica à prova de falhas permite que as tensões nos pinos de controle sejam aplicadas antes do pino de alimentação, protegendo o dispositivo de possíveis danos. O TMUX6219 faz parte da família de dispositivos de interruptores e multiplexadores de precisão. Esses dispositivos têm correntes de fuga muito baixas e desligadas e baixa injeção de carga, permitindo que sejam usados em aplicações de medição de alta precisão.
