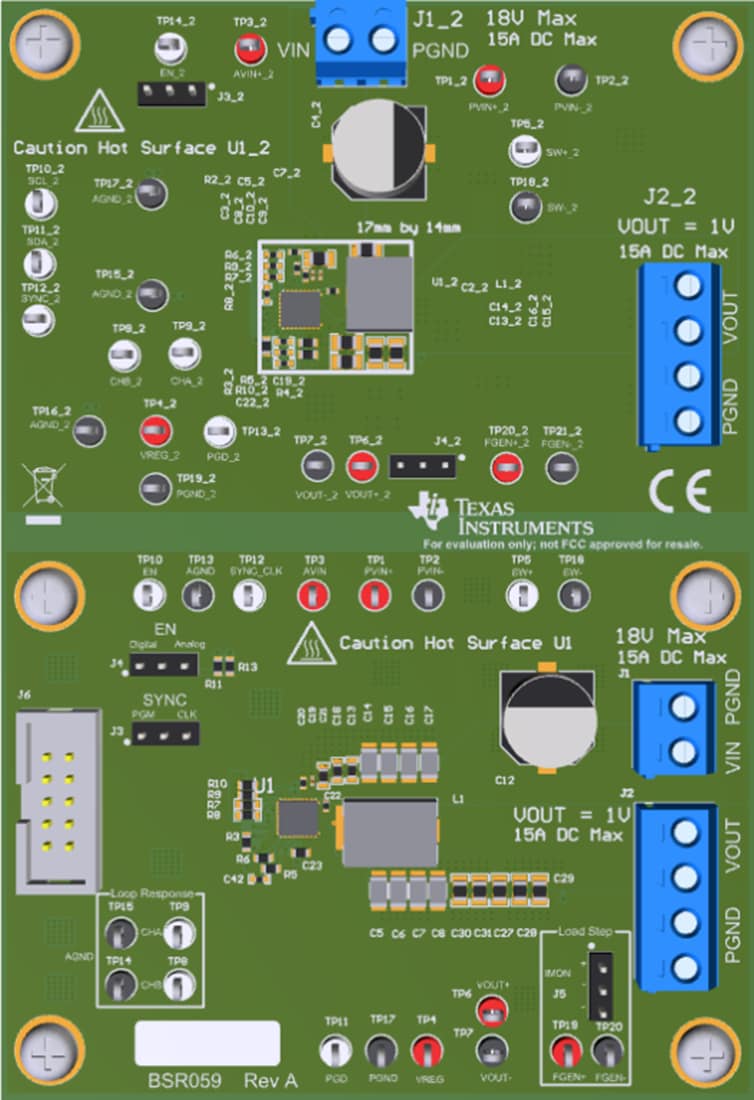

O Módulo de Avaliação do Conversor TPS542A52EVM-059 (EVM) da Texas Instruments permite que os usuários avaliem o TPS542A52. O TPS542A52 é um conversor de frequência fixa com sincronização externa sem compensação com MOSFETs integrados. Ele fornece uma saída fixa de 1 V em até 15 A a um barramento de entrada de 12 V. O módulo de avaliação possui dois circuitos totalmente independentes. O primeiro circuito é a metade inferior ou o circuito inferior do módulo de avaliação (indicado por U1). Este circuito maximiza a eficiência e o desempenho do TPS542A52 em aplicações que são menos restritas pela área de layout. O segundo circuito é a metade superior ou o circuito superior do módulo de avaliação (denotado por U1_2). Este circuito destaca a pequena área de layout (17 mm × 14 mm) exigida pelo conversor TPS542A52 da Texas Instruments e todos os componentes externos, ao mesmo tempo em que oferece alto desempenho e eficiência para aplicações críticas de espaço.
