Neste artigo em que destacamos um componente, elaborado com base no datasheet e informações acionais do fabricante, falamos de um sensor de umidade da Würth Elektronik. O artigo foi elaborado com o patrocínio da Mouser Electronics que o disponibiliza através do link abaixo.
Link para a página do componente e datasheet na Mouser Electronics: https://www.mouser.com/new/wurth-elektronik/wurth-wsen-hids-humidity-sensor/ . Um manual de uso do componente, mais detalhado que o datasheet pode ser obtido no link acima.
O WSIN-HIDS consiste num sensor de umidade que já possui integrado também um sensor de temperatura. A última versão da documentação disponibilizada pelo fabricante é de dezembro de 2020.
Este sensor consiste num dispositivo digital de 16 bits de ultra baixo consumo e alta performance com uma interface digital de saída. Ele mede a umidade numa escala de 0 a 100% fornecendo os dados a uma taxa de 1 Hz, 7 Hz e 12,5 Hz.
Ele está dotado de um sensor de temperatura que permite a medida de temperaturas ambientes. Uma vez calibrado, ele não necessita de calibração adicional.
Na figura 1 temos o invólucro de 2,0 mm x 2,0 mm x 0,9 mm LGA.
Dentre as aplicações sugeridas pelo fabricante podemos citar:
- Sistemas de ar-condicionado e climatização
- Automação predial e residencial
- Linha branca
- Refrigeradores

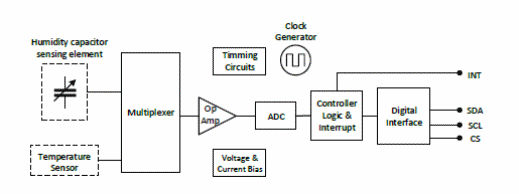

Na figura 2 temos um diagrama funcional deste componente:
Destaques:
- Faixa de umidades medidas: 0 a 100%
- Faixa de temperaturas medidas: -40 a +120º C
- Taxa de saída de dados: 1 Hz, 7 Hz, 12,5 Hz
- Corrente consumida: 8,9 uA @ IDR 1Hz
- Faixa de tensões de alimentação: 1,7 a 3,6 V

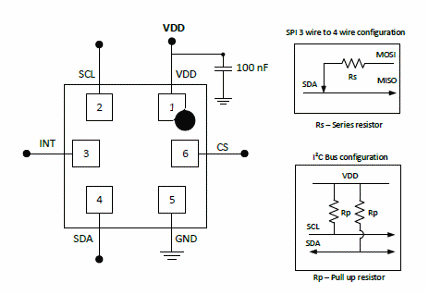

Na figura 3 temos um circuito típico de aplicação.

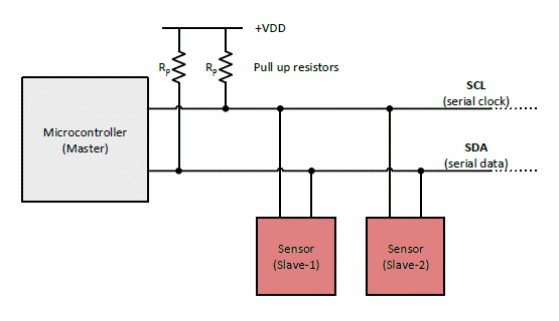

O dispositivo também pode funcionar no conceito mestre-escravo numa rede I2C conforme mostra a figura 4.
Na documentação fabricante podem ser obtidas mais informações para a implementação de projetos, tais como as formas dos sinais, tabelas de tempos, etc.

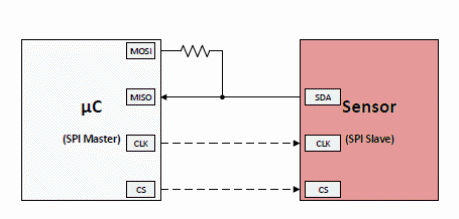

Para uma interface SPI temos o modo de conexão mostrado na figura 5.
Na documentação de uso indicada, com mais de 50 páginas de informações, o projetista encontrará tudo que necessita para implementar uma aplicação para este sensor.
