Destacamos neste artigo um dispositivo da Analog Devices destinado especialmente à proteção de circuitos contra falhas. Este artigo é baseado em informações disponíveis no site da Mouser Electronics, incluindo seu datasheet obtido em: https://br.mouser.com/datasheet/2/609/ADG5401F-1894086.pdf
VCOM017
O ADG5401F consiste numa chave SPST que pode ser usada em circuitos de proteção, apresentando uma resistência de condução de apenas 6 ohms e um canal de feedback com 0,6 kOhms.
Na figura 1 temos o seu diagrama funcional, obtido do próprio datasheet.
![Figura 1 – Diagrama funcional
Figura 1 – Diagrama funcional](/images/stories/artigo2020/comd0024_0001.png)
Numa aplicação de proteção o dispositivo pode interromper um sinal ou uma corrente em caso de falha ou ainda aterrar este sinal para um acionando de proteção, por exemplo crowbar.
Além da baixa resistência de condução, esta chave eletrônica possui outras características importantes para um projeto. Podemos então destacar:
- Proteção contra sobre tensão até 60 V
- Invólucro de apenas 3 mm x 2 mm LFCSP
- Faixa de tensões de alimentação de 5 a 22 V (dual)
- Faixa de tensões de alimentação de 8 a 44 V (simples)
- Saída digital de -0,7 a 6 V com -30 mA
- Corrente de pico de 515 mA (pulsante em 1 ms com 10% de ciclo ativo)
As aplicações sugeridas no Datasheet incluem:
- Proteção de DAC
- Módulos de saída analógica
- Aquisição de dados
- Instrumentação
![Figura 2 – O invólucro e a pinagem
Figura 2 – O invólucro e a pinagem](/images/stories/artigo2020/comd0024_0002.png)
No datasheet encontramos a descrição da função de cada pino, além de muitas tabelas e gráficos relativos ao seu desempenho.

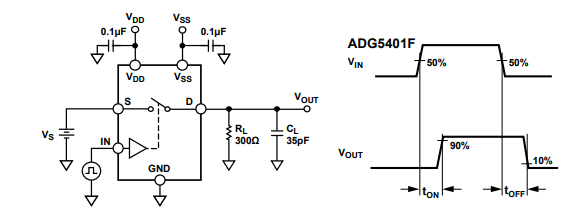

Na figura 3 temos um circuito de teste de tempo de comutação que basicamente ilustra o seu modo de uso.
![Figura 3 – Teste de tempo de comutação
Figura 3 – Teste de tempo de comutação](/images/stories/artigo2020/comd0024_0003.png)

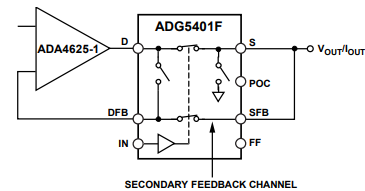

Na figura 4 temos um exemplo de utilização na proteção da saída de um amplificador ou DAC.
![Figura 4 – Exemplo de aplicação
Figura 4 – Exemplo de aplicação](/images/stories/artigo2020/comd0024_0004.png)

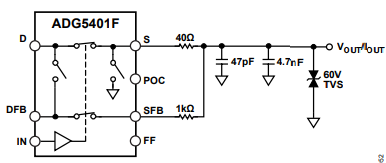

Uma outra aplicação é mostrada na figura 5 em que temos uma proteção contra surtos ou transientes de alta tensão.
![Figura 5 – Proteção contra transientes
Figura 5 – Proteção contra transientes](/images/stories/artigo2020/comd0024_0005.png)

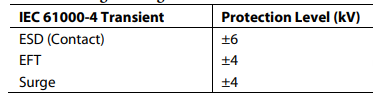

Este circuito a tabela abaixo ilustra sua capacidade de proteção.
![Figura 6 – Tabela de características de proteção
Figura 6 – Tabela de características de proteção](/images/stories/artigo2020/comd0024_0006.png)
Mais informações para projeto podem ser obtidas no datasheet, no link que demos no início do artigo.
