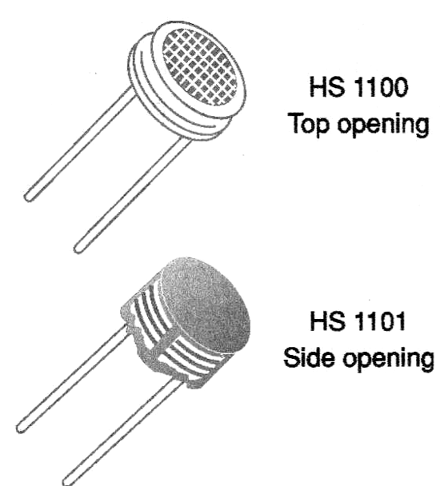

A Humirel (www.humirel.com) fabrica diversos tipos de sensores, entre ele, sensores de umidade relativa, como os HS1100 e HS1101 mostrados na figura 1.
A diferença entre os dois tipos é que o HS1100 possui abertura no topo e o HS 1101 tem abertura lateral. Esses sensores são do tipo capacitivo, fornecendo uma saída que consiste em uma tensão proporcional à umidade na faixa de 1 a 99%.
A resposta é rápida e a tensão de alimentação máxima é de 10 V. A capacitância nominal do sensor é de 180 pF (tip), com uma variação de 0,34 pF por % de umidade.

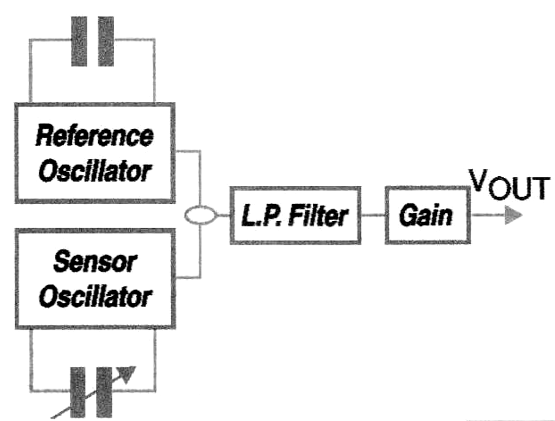

O sensor pode operar de 5 kHz a 100 kHz, num circuito conforme ilustra a figura 2. Nesse circuito temos dois osciladores, os quais geram sinais que, através de batimento resultam numa tensão de saída.

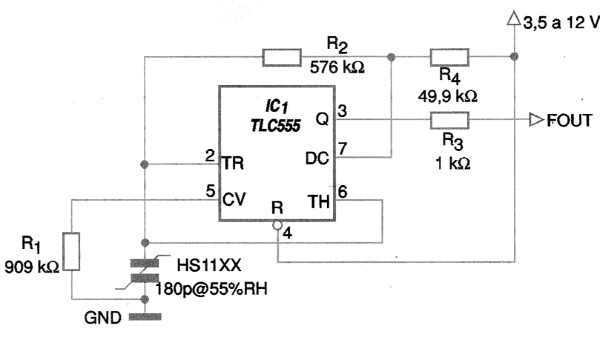

Na figura 3 vemos um circuito típico usado com esse sensor e que tem por base o 555 na sua versão CMOS.

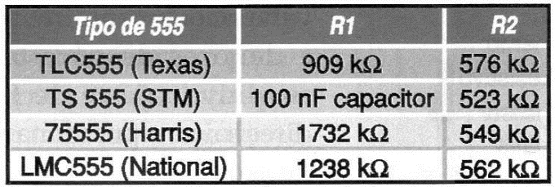

Valores típicos para R1 e R2, são dados na acima, para uma frequência de 6,6 kHz.
