A Holtek (www.holtek.com) possui uma família de microcontroladores especialmente indicados para a operação com sinais analógicos de sensores.
Nota: O artigo é de 2007. Verifique a existência de produtos mais recentes para um novo projeto.
Esses componentes, HT46R46/ C46; R47/C47;R48A/C48A e R49 são de 8 bits com arquitetura RISC, sendo projetados especialmente para interfacear com sinais analógicos como os fornecidos por sensores.
Todos os dispositivos incluem um ADC multicanal integrado, além de uma ou duas saídas PWM. Além disso eles possuem power-down, opções de osciladores, divisores de frequência programáveis, etc de modo a possibilitar ao projetista o uso de um mínimo de componentes externos em sua aplicação.

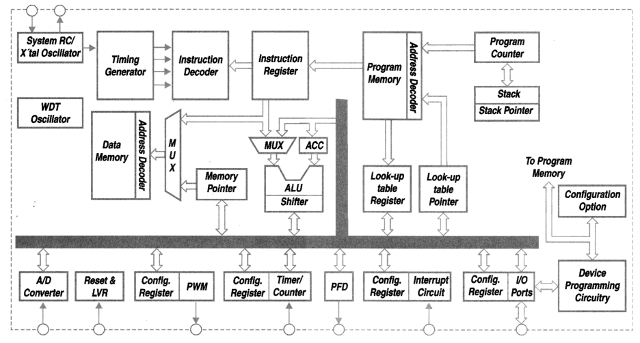

Na figura 1 temos o diagrama de blocos desses microcontroladores.
As funções A/D e PWM integradas trazem diversos benefícios aos projetistas, tudo isso além de alta performance, baixo consumo, flexibilidade I/O e baixo custo. Essas características permitem ao desenvolvedor criar uma série muito grande de produtos com base nessa família de microcontroladores.
Além das aplicações que envolvem o processamento de sinais de sensores, também podemos citar as que tratam do controle de motores, controles industriais, produtos de consumo, etc.
As diferenças entre os diversos dispositivos da família estão na capacidade de memória, resolução do ADC, capacidade da pilha e tipos de invólucros. Para mais informações sugerimos consultar o datasheet da família no próprio site da empresa.
Os destaques desses microcontroladores são:
• Operação em 4 MHz com alimentação de 2,2 V a 5,5 V
• Operação em 8 MHz com alimentação de 3,3 V a 5,5 V
• 13 a 23 linhas bidirecionais I/O
Entrada de interrupção externa compartilhada com uma linha I/O
• Contador de eventos de 8 bits programável com uma interrupção de overflow
• Oscilador a cristal ou RC on chip
• Função times watchdog
• PFD para geração de frequências de áudio
• 4 canais de 8 ou 9 bits de resolução no ADC
• 1 ou 2 canais de 8 bits PWM
• Instruções para leitura de tabela
• 63 instruções poderosas.

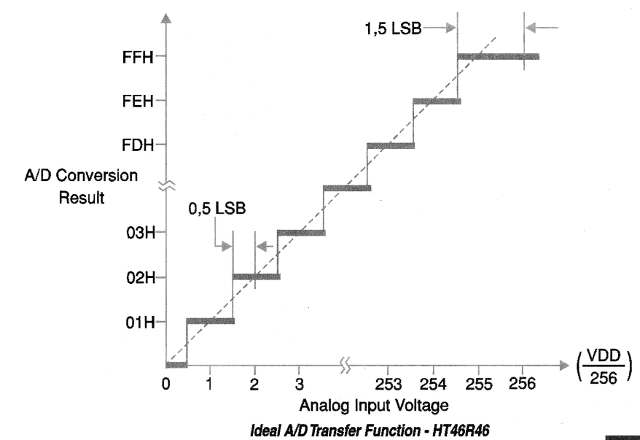

No gráfico da figura 2 vemos a função de transferência do ADC do HT46R46.
