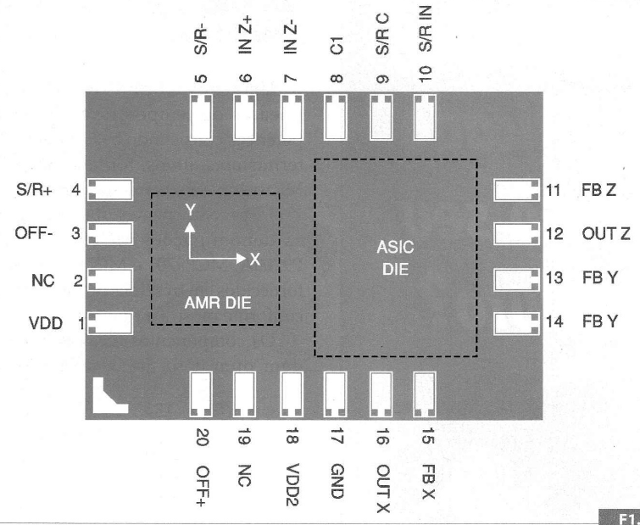

O circuito integrado HMC6042 da Honeywell (www.honeywell.com) consiste em um chip para montagem em superfície, indicado para aplicações de sensoriamento de campo magnético em aplicações de baixo custo como bússolas e magnetometria. Esse componente é fornecido em invólucro LCC para montagem em superfície de 5 x 3,6 x 1 mm, conforme mostra a figura 1.
As setas indicam o modo de atuação dos campos magnéticos detectáveis pelo dispositivo.
O HMC6042 inclui sensores magneto-resistivos da série 1042 mais um ASIC de precisão para sinais mistos, contendo três amplificadores para sensor e um circuito driver para operação em 2,4 a 3,6 V.

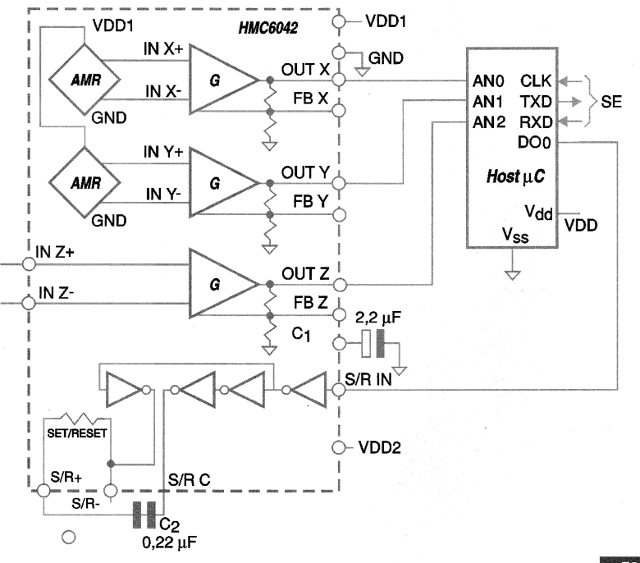

Na figura 2 temos o diagrama funciona desse componente e um circuito típico de aplicação.
Esse componente emprega a tecnologia Anisotropic Magnetoresistive (AMR), da Honeywell, que proporciona vantagens em relação a outros tipos de sensores. Esse sensor tem precisão em relação aos eixos, uma construção solid-state, e pode medir campos de dezenas de microgauss a 6 Gauss.
