A Vishay Semiconductors (www. vishay.com) tem na sua linha de sensores ópticos, os tipos transmissivos TCST1103 e TCST11202 com saída em fototransistor.

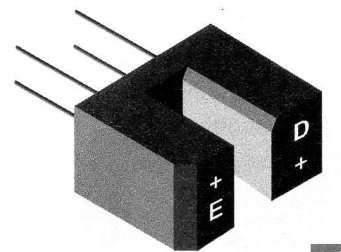

Esses dispositivos são fornecidos com invólucros sem flanges de montagem, conforme mostra a figura 1.

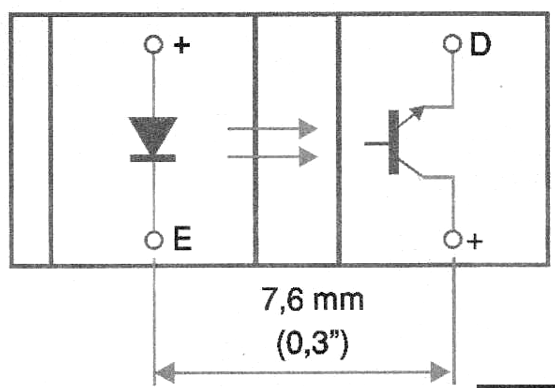

Na mesma linha, entretanto, a Vishay possui sensores com as mesmas características, mas dotados de invólucros com flanges de montagem. O circuito equivalente desses dispositivos é ilustrado na figura 2.
Observe a distância que separa o emissor do receptor (7,6mm). A abertura desses componentes é de 3,1 mm.
Dentre as aplicações sugeridas pelo fabricante temos as chaves ópticas, interruptores fotoelétricos, contadores e encoders.
A corrente típica de saída do TCST1103 é de 4 mA enquanto que para o TCST1102 é de 2 mA. Outras características a serem destacadas nesses componentes são as seguintes:
Dissipação máxima: 250 mW
Comprimento de onda do emissor: 950 nm
Corrente máxima do emissor: 60 mA
Potência máxima do emissor: 100 mW
Tensão máxima coletor-emissor do transistor: 70 V
Corrente máxima de coletor do transistor: 100 mA
Dissipação máxima do transistor: 150 mW.
