O RE200B da Metaltex (www.metaltex.com.br) consiste num sensível sensor piroelétrico, especialmente indicado para aplicações como detectores de presença, alarmes, sistemas de iluminação automática por presença, e outros.

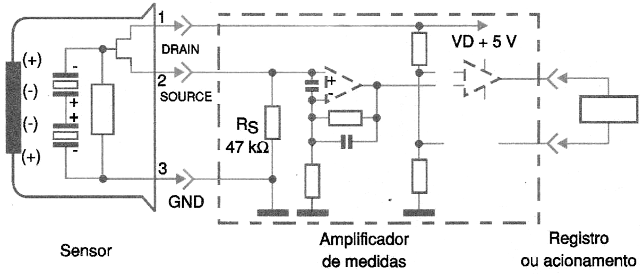

O dispositivo é apresentado em invólucro de três terminais, podendo operar com tensões de 3 a 10 V DC. A saída é feita com tensões de 0,25 a 1,5 V em carga de 47 k ohms, conforme diagrama básico de aplicação mostrado na figura 1.
Para operação em sistemas de detecção de infravermelho, o dispositivo precisa de uma lente de Fresnel que é vendida separadamente com o código 7708-1.
A lente 7708-1 mede 56,8 mm x 44,8 mm x 0,7 mm, tem um ângulo de abertura de 90° e possibilita um alcance máximo de 10 metros para a detecção, quando usada com o RE200B.

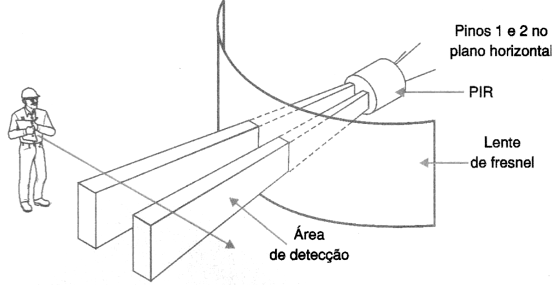

Essa lente deve ser instalada conforme indica a figura 2, de modo a concentrar a radiação infravermelha sobre a parte sensível do sensor. O sensor responde a comprimentos de onda de 5 a 14 µm que correspondem, justamente, à parte em que temos uma emissão intensa de corpos como o de uma pessoa, dada sua temperatura acima da temperatura ambiente.

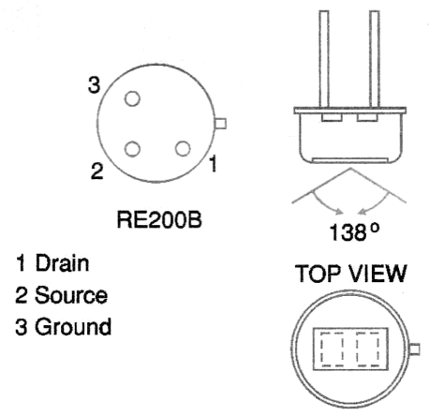

Na figura 3 temos o invólucro do RE200B, com a identificação dos terminais. A resposta de frequência do sensor vai de 0,3 a 3 Hz, e o ângulo de abertura visual na horizontal é de 138°.
