O circuito integrado THS7347 da Texas Instruments (www.ti.com) consiste em um buffer de vídeo RGBHV de 3 canais com controle PC e entradas 2:1 Mux, e passagem de monitor através de modos selecionáveis de polarização de entrada. Esse circuito integrado é fabricado com o processo revolucionário complementar silício-germânio (SiGe) - BiCom3.



THS7347



Trata-se de um buffer de vídeo de baixa potência, alimentado com tensões de 2,7 a 5 V, contendo ainda percursos para sinais de sincronismo vertical e horizontal. Além disso, incorpora um buffer de ganho unitário de 1200 V/µcom largura de faixa de 500 MHz, sendo ideal para excitar conversores analógico-digitais (ADCs) e decodificadores de vídeo.

Em paralelo com o buffer de ganho unitário existe um percurso de passagem de sinal de monitor que permite que o sinal seja levado a outros sistemas. Esse percurso para o sinal tem um ganho de 6 dB com largura de faixa de 500 MHz, e taxa de crescimento de 1300 V/µs, além de capacidade para correção SAG e alta impedância de saída quando desabilitado.

Cada canal do THS7347 é individualmente configurável por I2C para todas as funções, incluindo o controle da entrada 2:1 do Mux.

A etapa de saída é rail-to-rail, o que permite sua utilização tanto em aplicações com acoplamento AC quanto DC.

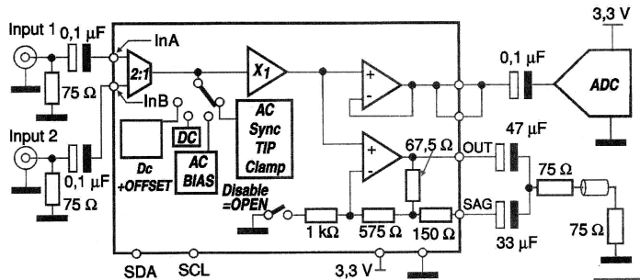

Na figura 1 temos um circuito de aplicação típico mostrado em blocos. Os principais destaques desse componente são:

• Três amplificadores de vídeo para CVBS, S-vídeo, EDTV, HDTV, Y'P'bP1R, G'B,R' e R'G'B'.

• Sincronismo H/V com Disparador Schmitt ajustável

• Mux com entrada 2:1

• Buffer com ganho unitário com faixa passante de 500 MHz

• Função de passagem direta do sinal com faixa de 500 MHz e ganho de 6 dB

• Modo de polarização selecionável a Alimentação com fonte simples de 2,7 a 5 V

• Consumo de 265 mW com 3,3 V

• Função de desabilitação que reduz o consumo para 0,111A

• Saída Rail-to-Rail

• Invólucro RoHS TQFP, sem chumbo.



Aplicações:

• Projetores

• Sistemas profissionais de vídeo

• Buffer de entradas LCD/DLP/ LOCS

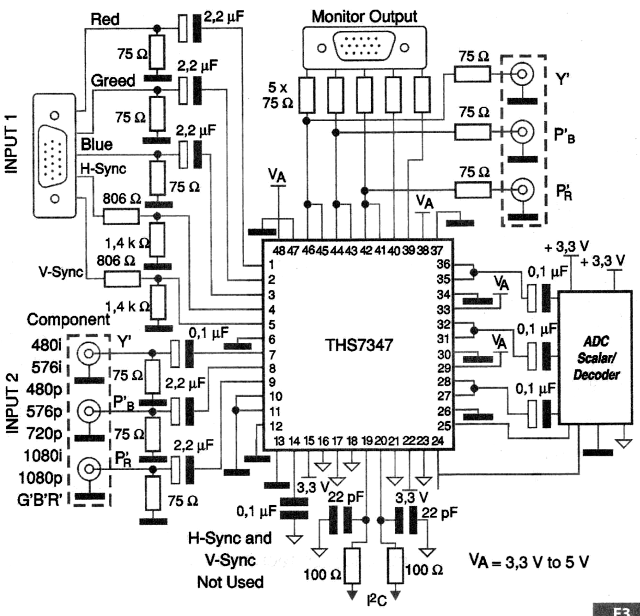

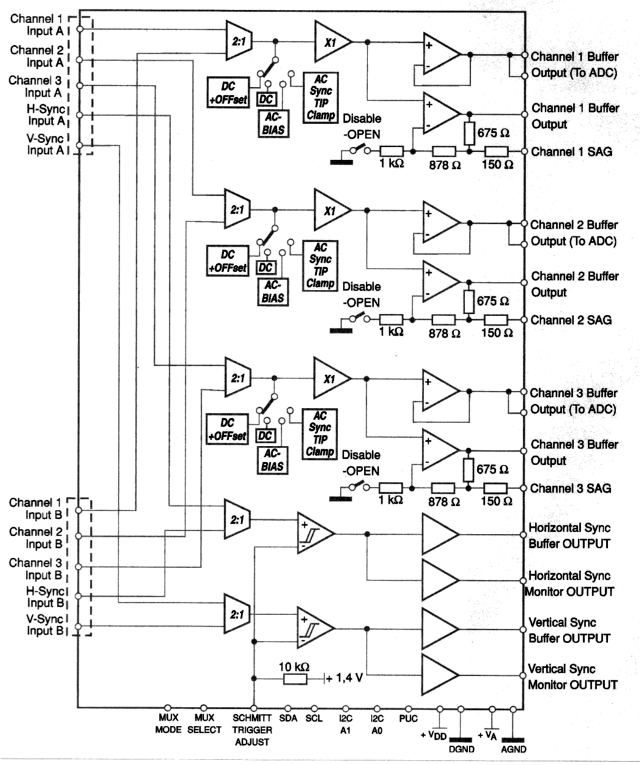

Na figura 2 mostramos o diagrama de blocos desse componente. Um outro circuito de aplicação típica é exibido na figura 3.
