O circuito integrado SY88992L da Micrel (www.micrel.com) consiste de um driver VCSEL de baixo consumo com alimentação simples de 3,3 V, indicado para aplicações em comunicações de dados como Ethernet, GbE (Ethernet Gigabit) e FC (Fibre Channel) operando na taxa de 100 Mbps até 4,25 Gbps.
A corrente de modulação é fixada aplicando-se uma tensão externa no pino IM_SET. As características do driver incluem uma opção ajustável de pico com amplitude e duração variável.
O driver pode fornecer correntes de modulação até 25 mA e uma corrente de pico até 35% da corrente de modulação.
O dispositivo é indicado para ser usado com o Transceiver Óptico da Micrel MIC3001, que permite o controle de modulação e corrente de polarização, monitoramento, PPC (Automatic Power Control), além de compensação de temperatura.

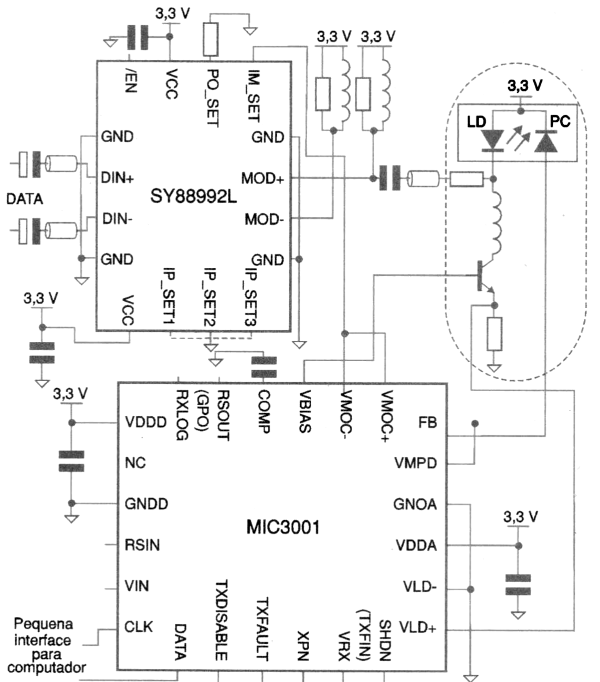

Na figura 1 temos um diagrama de aplicação típica desse componente.

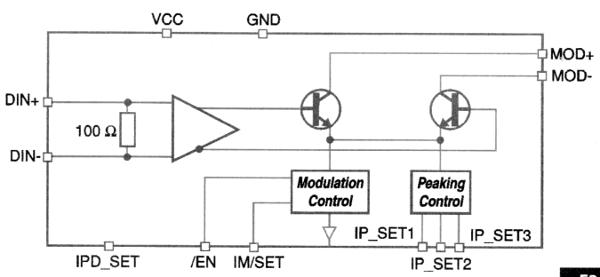

O diagrama de blocos desse componente é mostrado na figura 2.
Destaques
• Até 25 mA de corrente de modulação
• Velocidades de 100 Mbps até 4,25 Gbps
• Fácil fixação de corrente de modulação
• Invólucro de 3 mm x 3 mm de 16 pinos MLF
Aplicações: LAN Multivelocidade, SAN até 4,25 Gbps, Ethernet, GbE, FC, SFF, Módulos SFP. E
