O XR46004 consiste num regulador de corrente com baixa queda de tensão para alta tensão podendo controlar correntes até 600 mA. No entanto, a corrente pode ser ajustada numa faixa de 100 e 600 mA através de um simples resistor externo.
O componente conta ainda com o recurso RSET que permite ao usuário controlar a intensidade do brilho dos LEDs através do pino OE. Neste pino aplica-se um sinal PWM para esta finalidade.

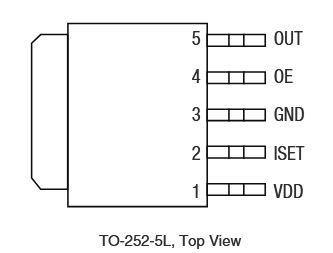

Na figura 1 temos a configuração dos pinos deste componente.
![Figura 1 – Pinos
Figura 1 – Pinos](/images/stories/artigos2018/art3987_0001.png)
Uma característica importante é a qualificação do componente para uso automotivo pela AEC-Q100. A faixa de tensões de operação vai de 5V a 50 V.

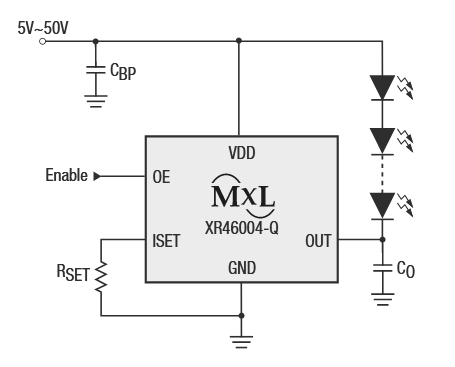

Na figura 2 temos um circuito de aplicação típico.
![Figura 2 – Circuito de aplicação.
Figura 2 – Circuito de aplicação.](/images/stories/artigos2018/art3987_0002.png)

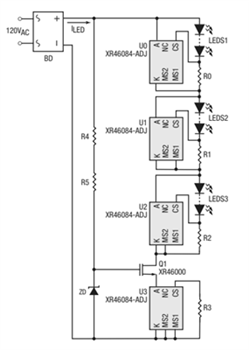

Na figura 3 temos um circuito de aplicação em que diversos componentes são associados em série numa aplicação para alimentação pela rede de energia de 120 V.
![Figura 3 – Conexão em série
Figura 3 – Conexão em série](/images/stories/artigos2018/art3987_0003.png)
Mais informações podem ser obtidas em: https://br.mouser.com/pdfdocs/ProductBrief.pdf
