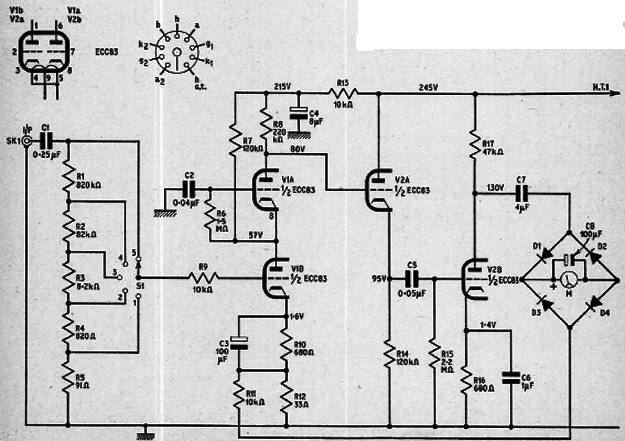

O circuito apresentado é de uma documentação de 1965. A fonte de alimentação é de 250 V e a precisão dependerá dos resistores usados. O instrumento indicador é de 1 mA de fundo de escala;
![Voltímetro a Válvula
Voltímetro a Válvula](/images/stories/valvulas/v0370_0001.gif)
Voltímetro a Válvula
O circuito apresentado é de uma documentação de 1965. A fonte de alimentação é de 250 V e a precisão dependerá dos resistores usados. O instrumento indicador é de 1 mA de fundo de escala;
