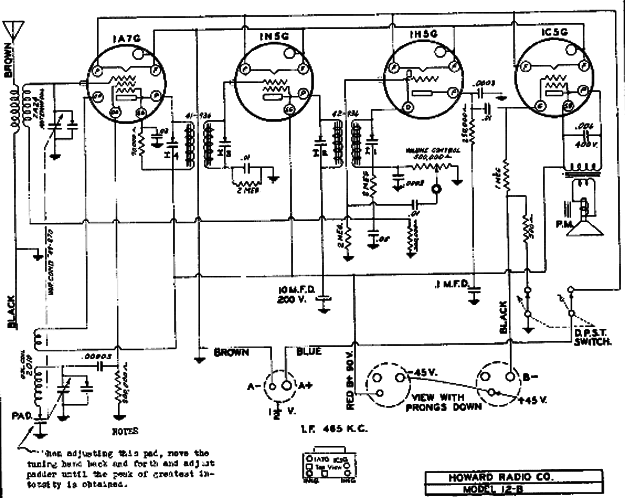

O diagrama deste rádio de 4 válvulas foi obtido num manual da época. O detalhe curioso é que este receptor funcionava com uma pilha de 1,5 V para os filamentos e uma bateria de 45 V para alimentar o setor de alta tensão.
![Receptor Howard Radio Modelo 12-B de 1940
Receptor Howard Radio Modelo 12-B de 1940](/images/stories/valvulas/v0361_0001.gif)
Receptor Howard Radio Modelo 12-B de 1940
