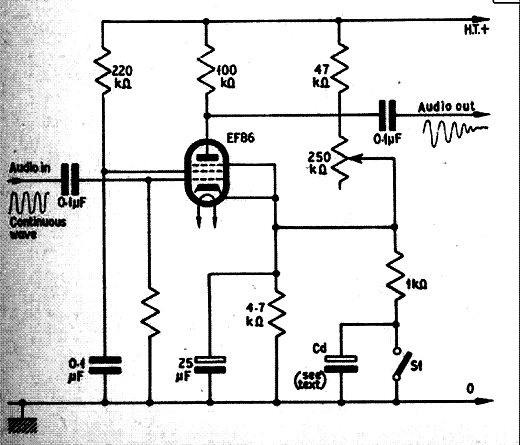

Encontrei este circuito numa documentação de 1967. O que ele faz é gerar um sinal amortecido a partir de um sinal de amplitude constante. A alimentação deve ser feita com tensões de 150 V a 250 V e a corrente é de alguns miliampères. Cabos de sinal devem ser blindados e a fonte deve ter excelente filtragem. Cd deve ter de 10 a 100 µF e seu valor deve ser obtido experimentamente.
![Circuito de Decaimento Para Música
Circuito de Decaimento Para Música](/images/stories/valvulas/v0337_01.gif)
Circuito de Decaimento Para Música
