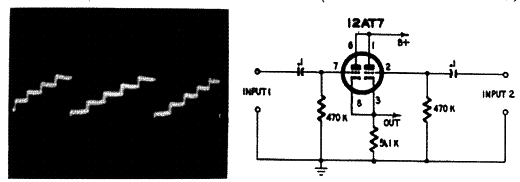

O circuito apresentado gera um sinal em forma de estaca com constante de tempo dada por RC = T/100. A alimentação deve ser feita com tensões na faixa de 120 a 300 V e a frequência máxima é de algumas dezenas de quilohertz. Encontramos esta configuração numa antiga publicação sobre osciloscópios.
![Gerador de Escada
Gerador de Escada](/images/stories/valvulas/v0322_01.gif)
Gerador de Escada
