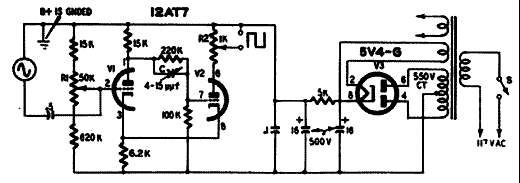

Este circuito de disparador valvulado foi encontrado numa antiga publicação sobre osciloscópios. O circuito já inclui fonte e opera com sinais de frequências relativamente baixas. Os componentes antigos com valores não padronizados podem ser aproximados para os correspondentes atuais. A corrente do transformador é de algumas dezenas de miliampères apenas.
![Disparador de Schmitt
Disparador de Schmitt](/images/stories/valvulas/v0321_01.gif)
Disparador de Schmitt
