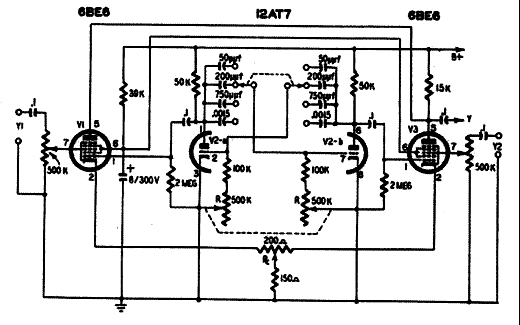

O circuito apresentado foi encontrado uma antiga documentação sobre osciloscópios. Trata-se de um multivibrador que é usado como base de tempo em antigos osciloscópios e que possui um sistema comutador para as frequências geradas. Os circuitos gera sinais de alguns hertz até alguns megahertz com diversos ajustes como frequência, amplitude, e sincronismo.
Multivibrador Para Osciloscópio
