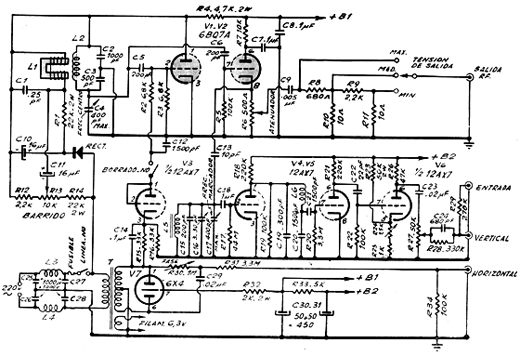

Este é o diagrama de um gerador de varredura comercial usado nos 1970 para ajuste de circuitos ressonantes, principalmente FIs de televisores da época. O circuito gera um sinal que varre continuamente uma faixa de frequências, possibilitando assim o levantamento de sua curva de resposta e o ajuste preciso de sua atuação.
![Gerador de Varredura LEA 1560
Gerador de Varredura LEA 1560](/images/stories/valvulas/v0315_01.png)
Gerador de Varredura LEA 1560
