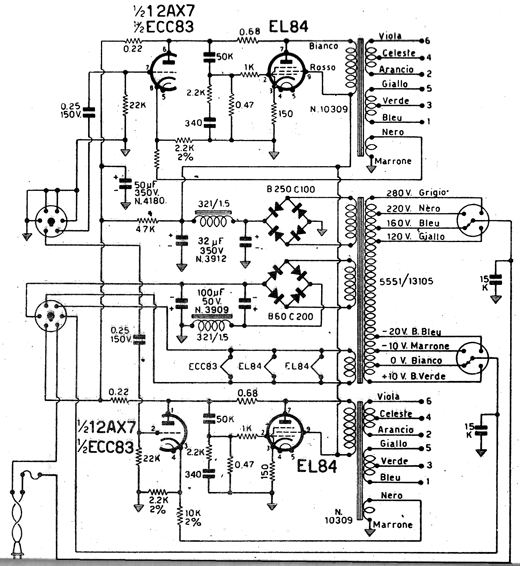

Este é o diagrama de um amplificador comercial dos anos 1970 com duas válvulas duplas e uma potência da ordem de 10 W por canal. Os componentes críticos são as válvulas e os transformadores, além dos choques de filtros usados na fonte. O circuito tem transformador com dois enrolamentos secundários separados para alimentação dos dois canais por fontes independentes.
Amplificador Estéreo G244-HF
